思科模拟器：[24]实际工程案例第四讲

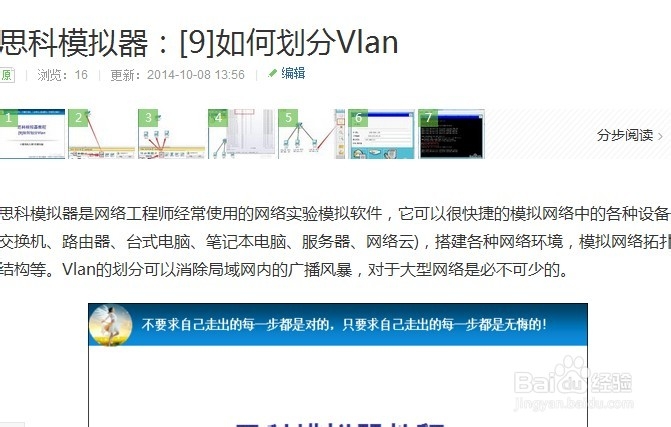

1、上一篇经验我们在网络中加入了无线路由器，这一讲我们就开始对网络划分Vlan，本讲需要有一定的基础，大家可以先看看天使本系列的教程，先做好铺垫，在这里你才知道怎么做。

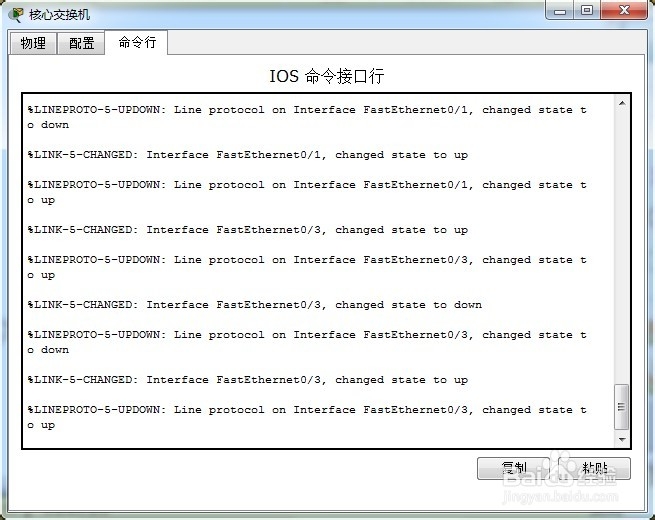

2、点击核心交换机，核心交换机上必须具备我们所有的Vlan，切换到核心交换机的【命令行】选项卡

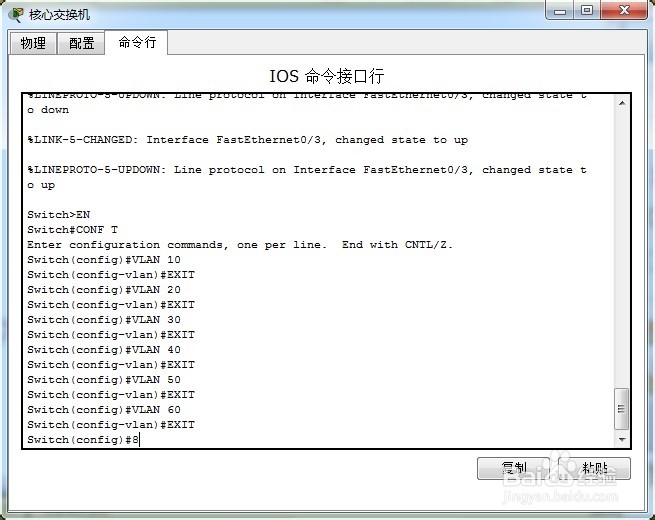

3、在核心交换机命令行中输入代码，创建Vlan10、Vlan20、Vlan30、Vlan40、Vlan50、Vlan60，尽量创建大Vlan，不要创建Vlan10，Vlan11这种连续的代码如下【Switch>ENSwitch#CONF TEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#VLAN 10Switch(config-vlan)#EXITSwitch(config)#VLAN 20Switch(config-vlan)#EXITSwitch(config)#VLAN 30Switch(config-vlan)#EXITSwitch(config)#VLAN 40Switch(config-vlan)#EXITSwitch(config)#VLAN 50Switch(config-vlan)#EXITSwitch(config)#VLAN 60Switch(config-vlan)#EXIT】

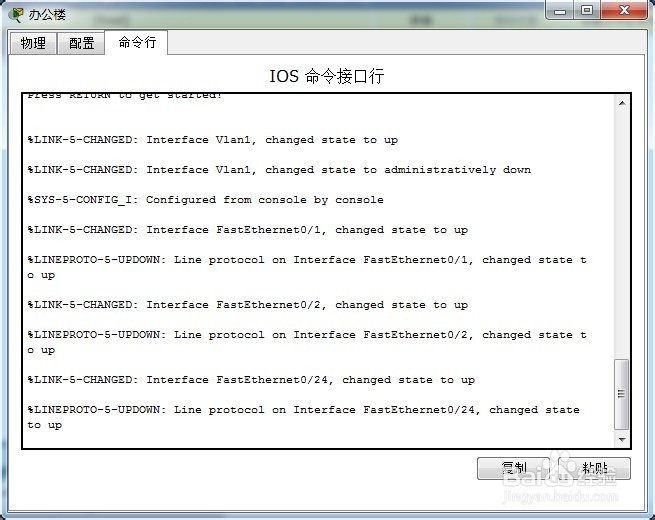

4、点击办公楼交换机，核心交换机上必须具备我们所有的Vlan，切换到核心交换机的【命令行】选项卡

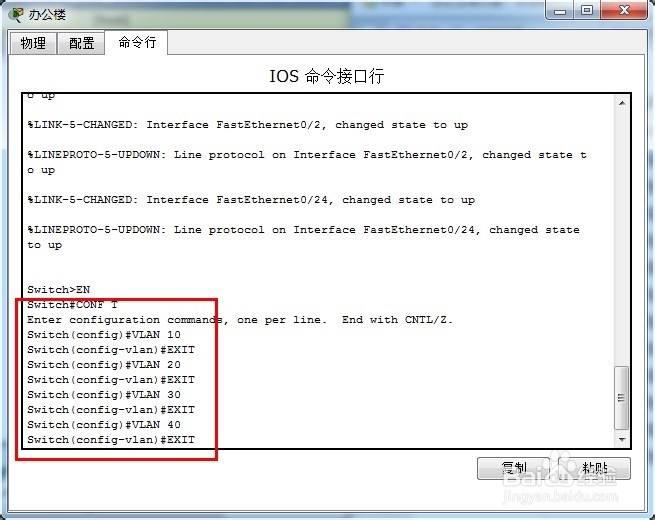

5、可以只在该交换机上创建用到的VLAN，也可以创建和核心交换机一样的Vlan代码如下【Switch>ENSwitch#CONF TEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#VLAN 10Switch(config-vlan)#EXITSwitch(config)#VLAN 20Switch(config-vlan)#EXITSwitch(config)#VLAN 30Switch(config-vlan)#EXITSwitch(config)#VLAN 40Switch(config-vlan)#EXITSwitch(config)#VLAN 50Switch(config-vlan)#EXITSwitch(config)#VLAN 60Switch(config-vlan)#EXIT】

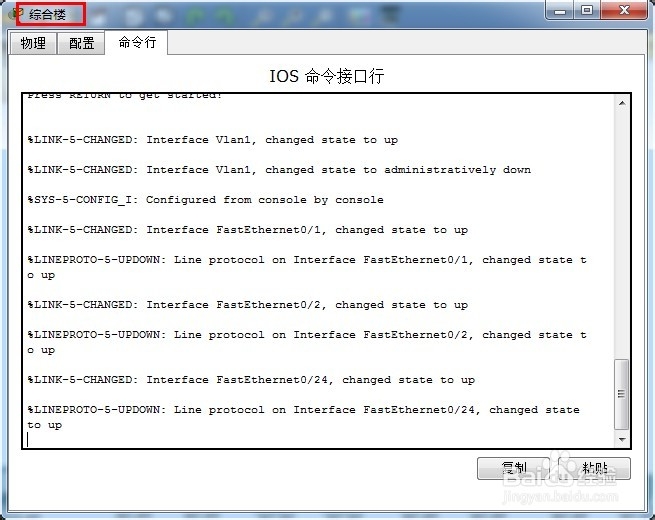

6、在综合楼交换机上也配置VLAN，下面两层交换机有的Vlan，核心交换机必须有，但是核心交换机有的，假如这个交换机用不到，也可以不创建

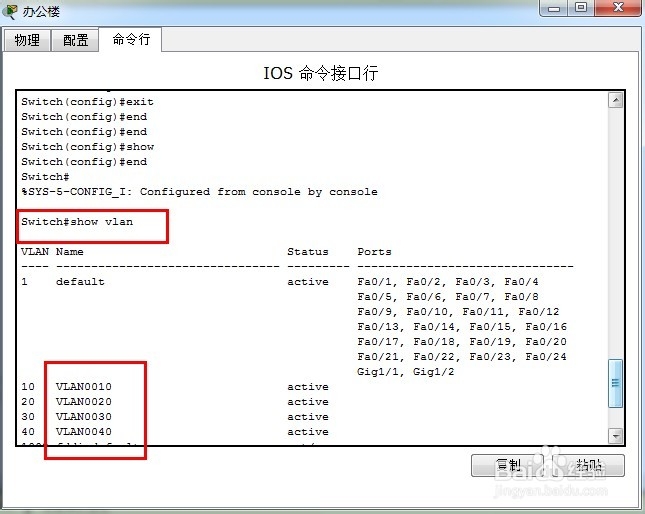

7、show vlan命令可以显示已经划分好的Vlan
