CCT不同冷速冷却曲线的汇总

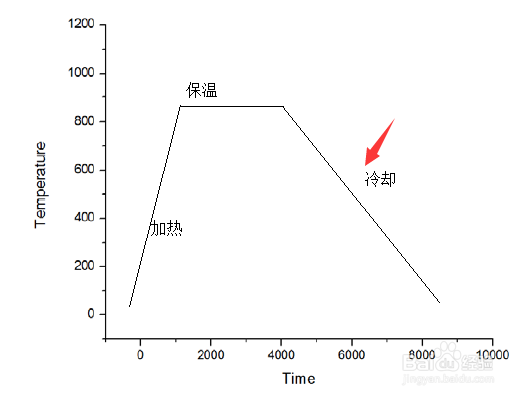

1、把“时间-温度”实验数据使用excel打开，有些数据需要使用excel分列功能，将温度，时间，热膨胀率分开在不同列。把冷却过程的“时间-温度”数据留下，不需要的数据删除。把时间列减去第一个时间值，使得时间从0开始不同冷却速率的数据做同样处理，只留下降温过程中的“时间-温度”数据

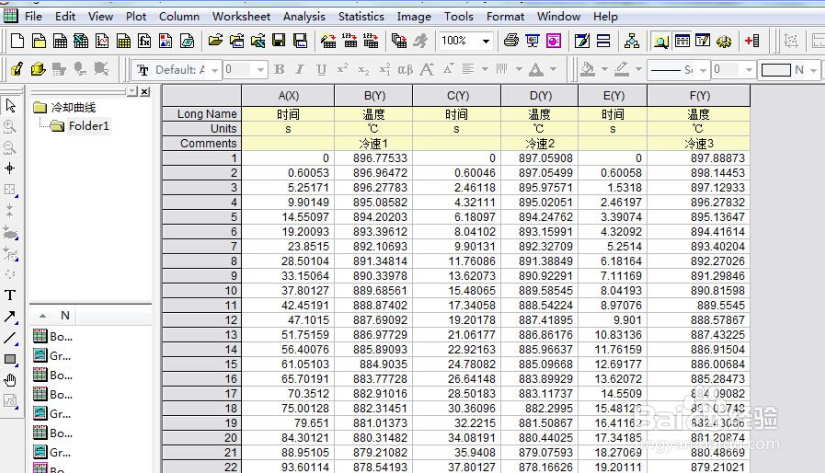

2、将各组组的“时间-温度”拷贝到origin中数据（我用的是origin8.5）

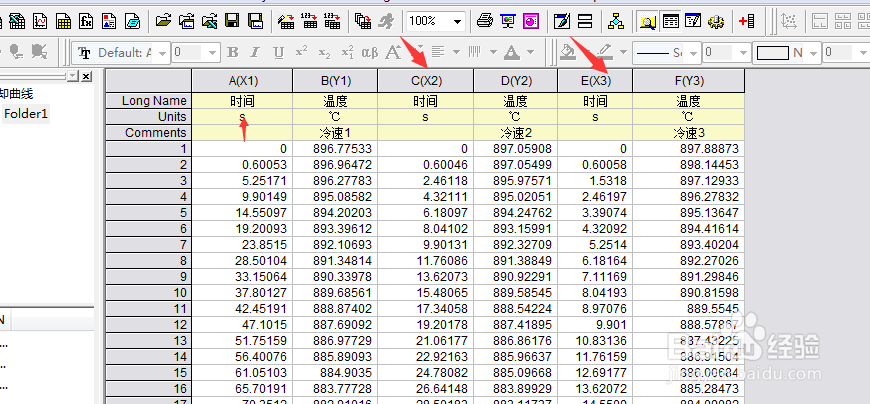

3、接下来最关键的一步，把各组数据的时间依次设置为X，温度设置为Y，一般而言设置了X，其后面的一列自动更新为Y

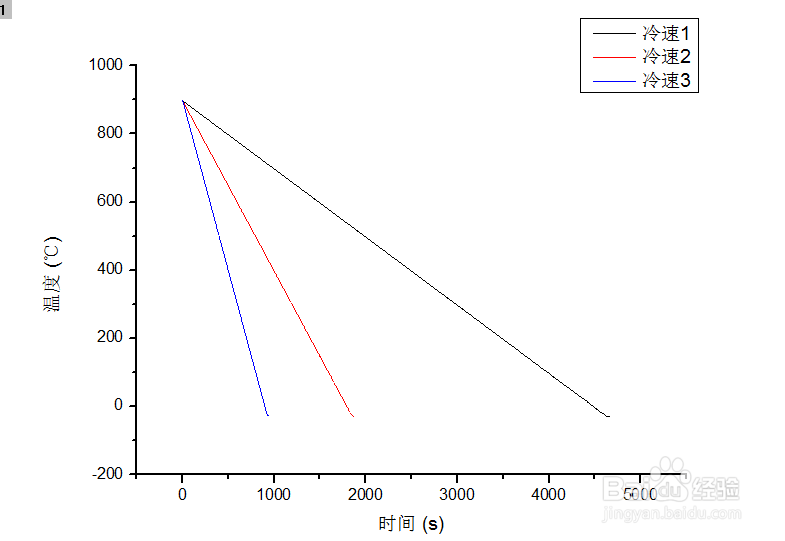

4、选中origin工作表中的所有数据，通过“plot”-“line”作图

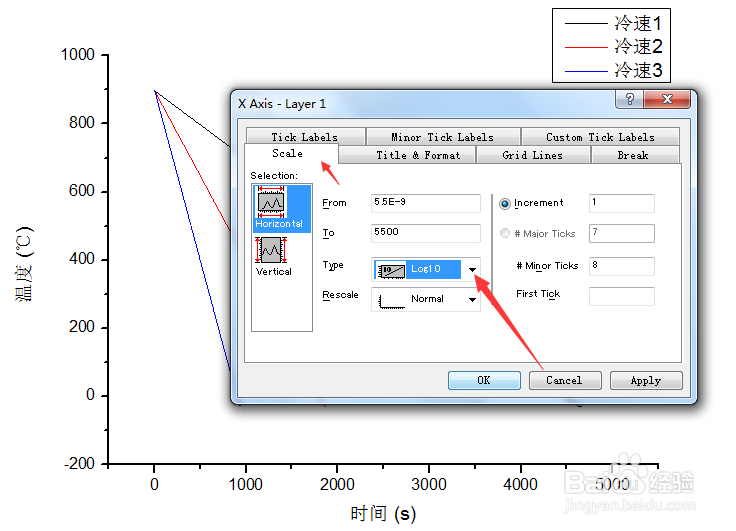

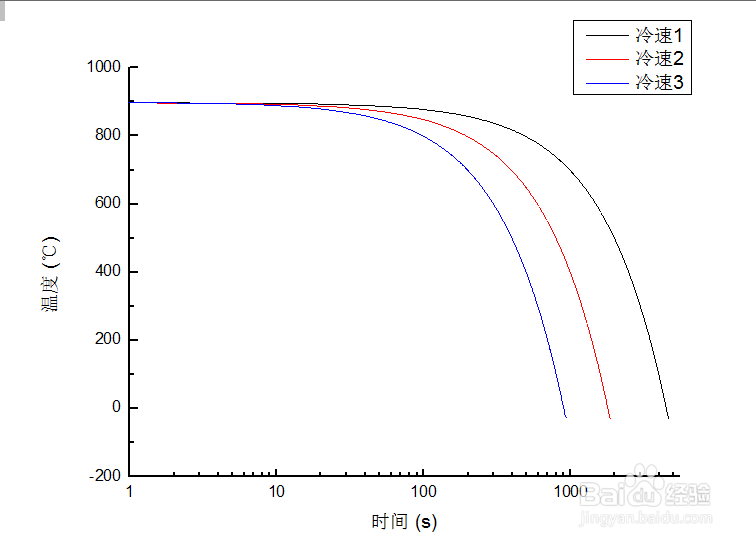

5、此时的冷却曲线图，还不像，得把X轴改为对数坐标（log10)。方法：双击X轴，把坐标类型改为对数。

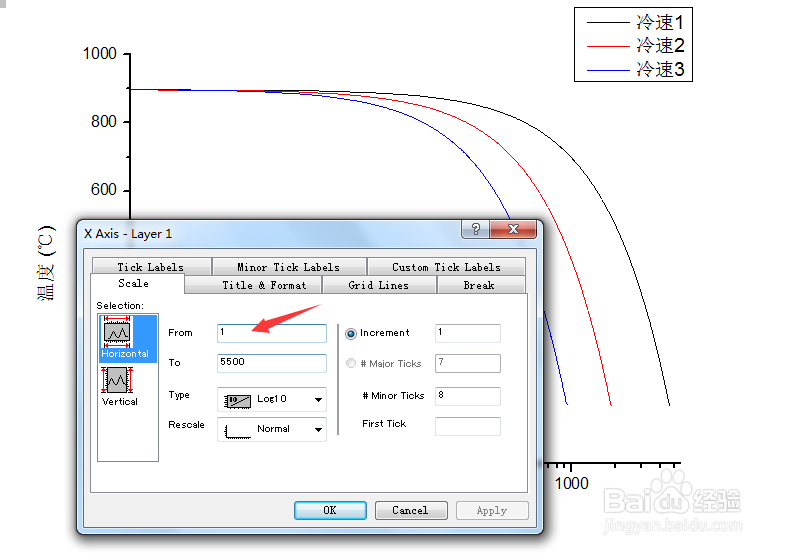

6、如果图像显示还不对，可以调节下X、Y坐标值的范围。还可以按需要调整坐标线类型、粗细，字体类型、大小等。
