在CAD中直径标注的操作步骤

2024-12-07 16:26:06

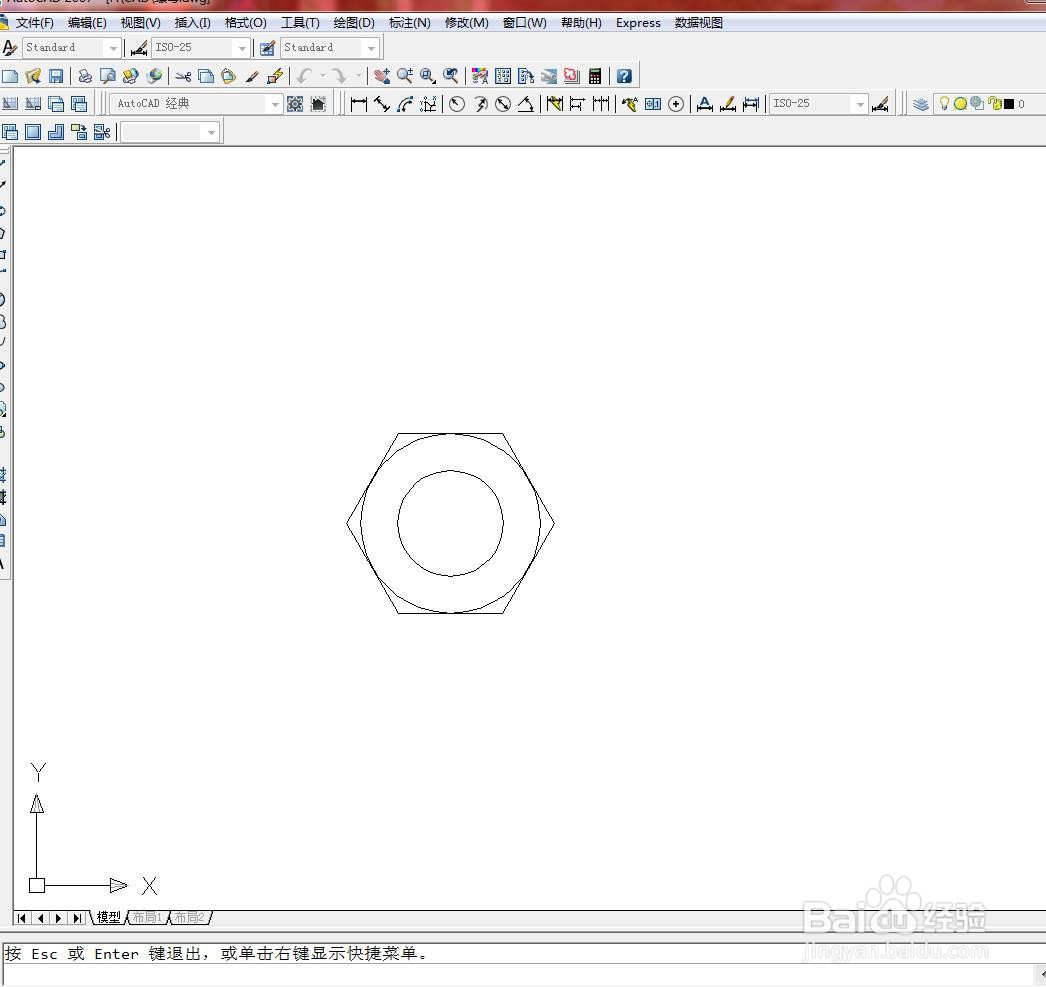

1、打开文件。

在CAD中直径标注的操作步骤

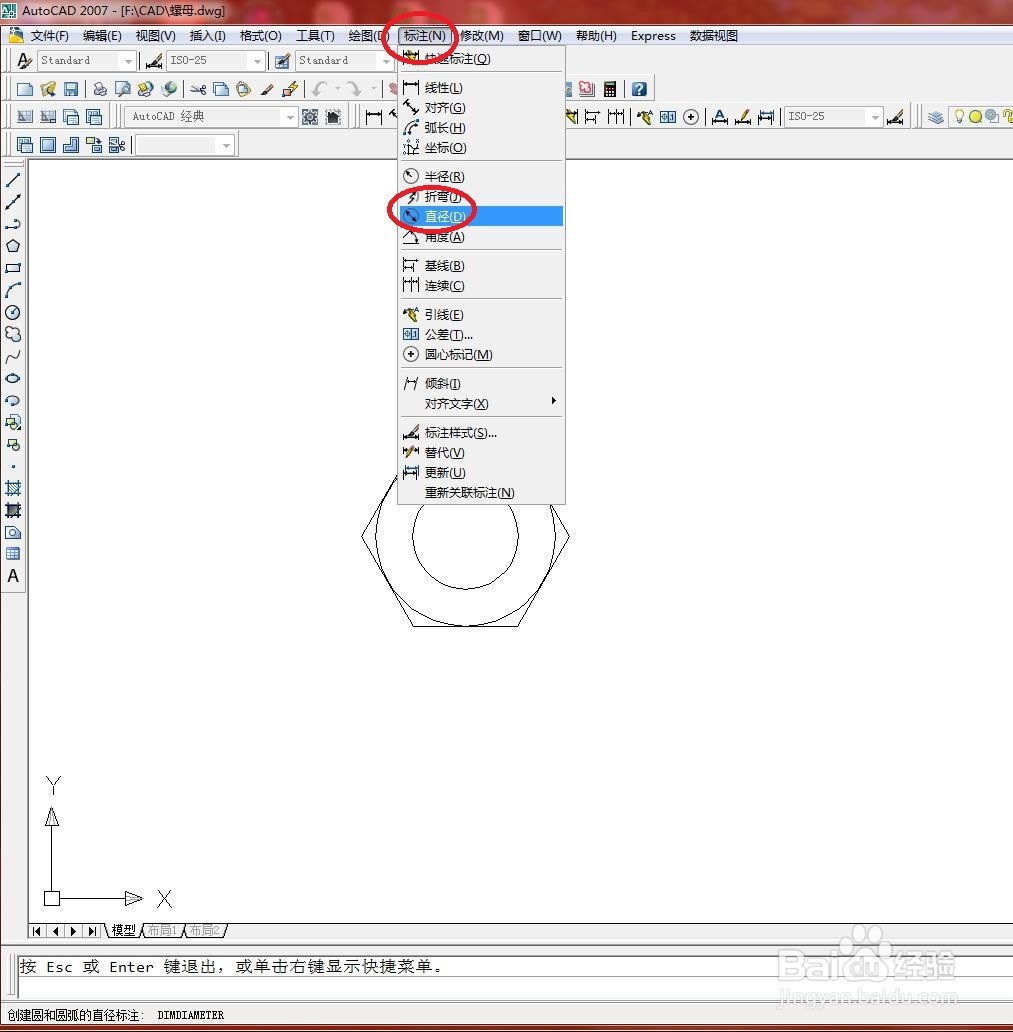

2、选择【标注】/【直径】菜单命令，如下图所示

在CAD中直径标注的操作步骤

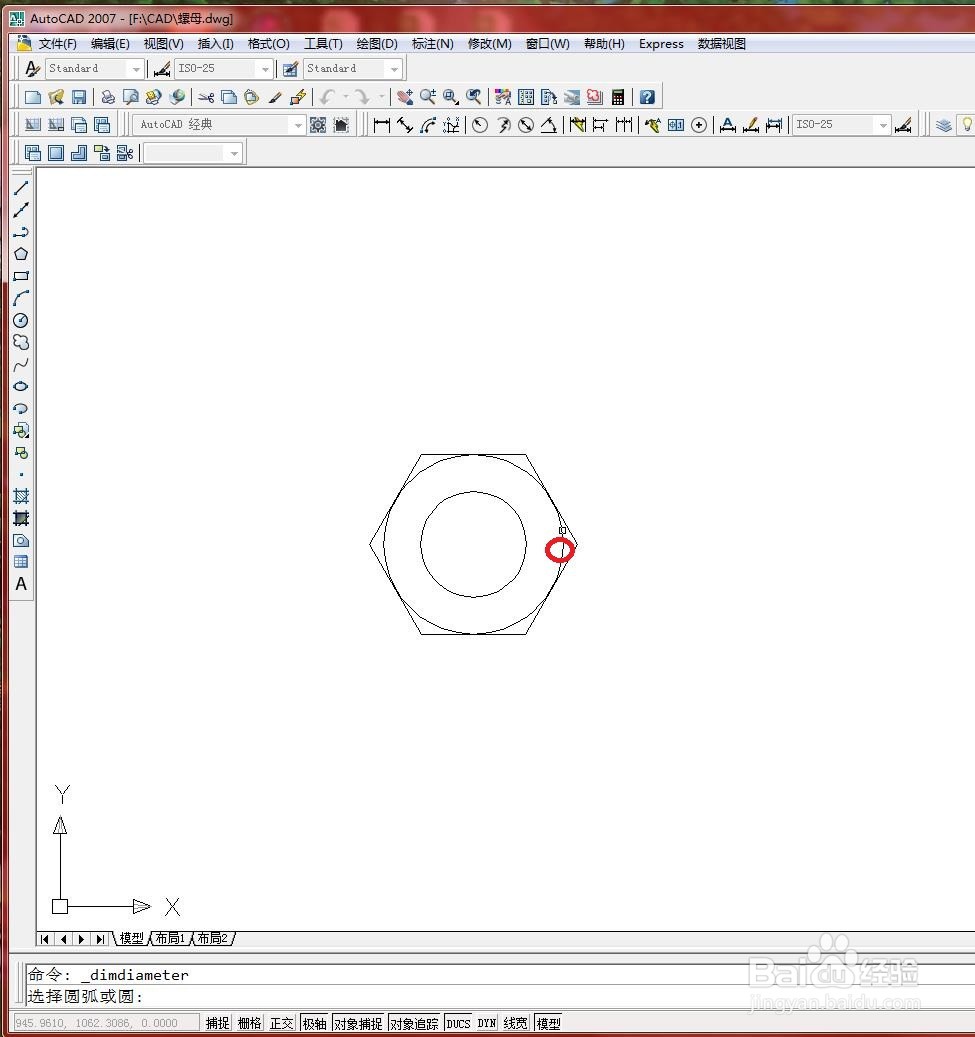

3、在绘图区域中选择需要标注的圆，如下图所

在CAD中直径标注的操作步骤

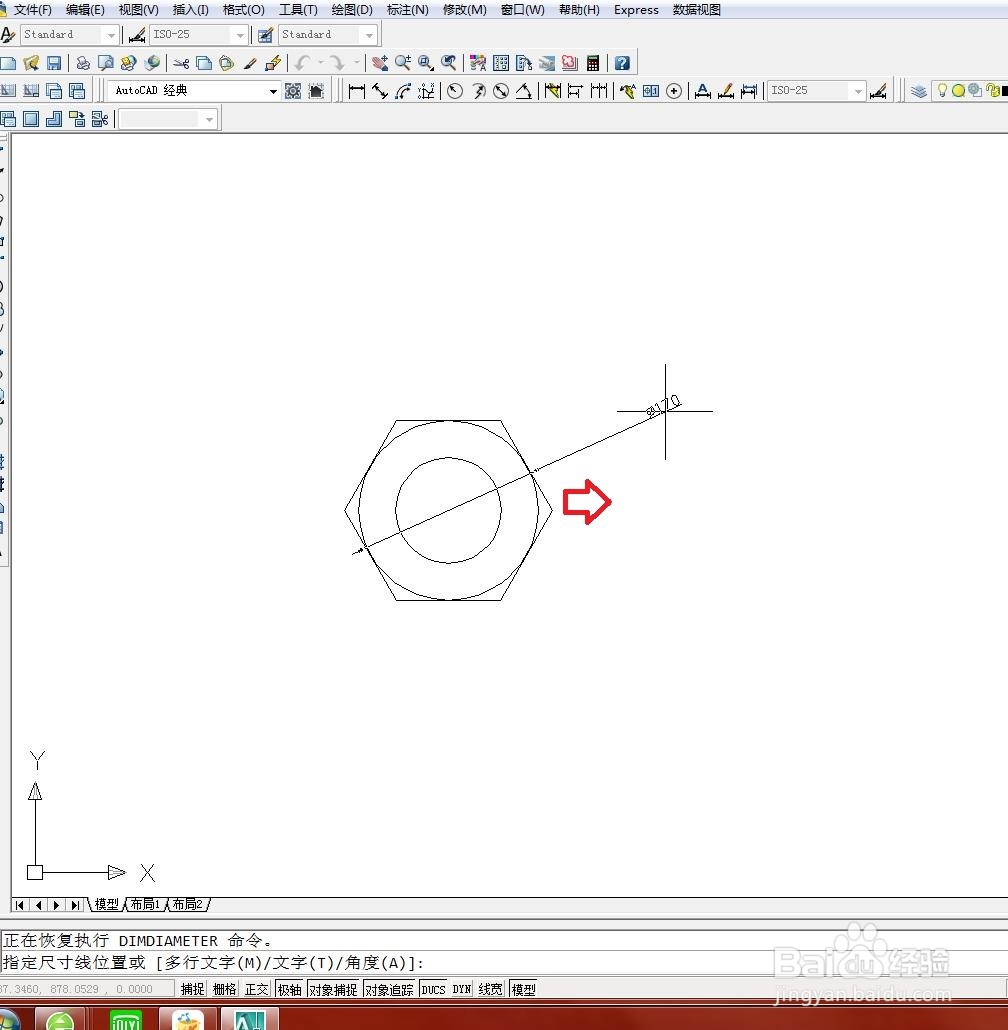

4、拖动鼠标至合适位置放置尺寸线，如下图所示

在CAD中直径标注的操作步骤

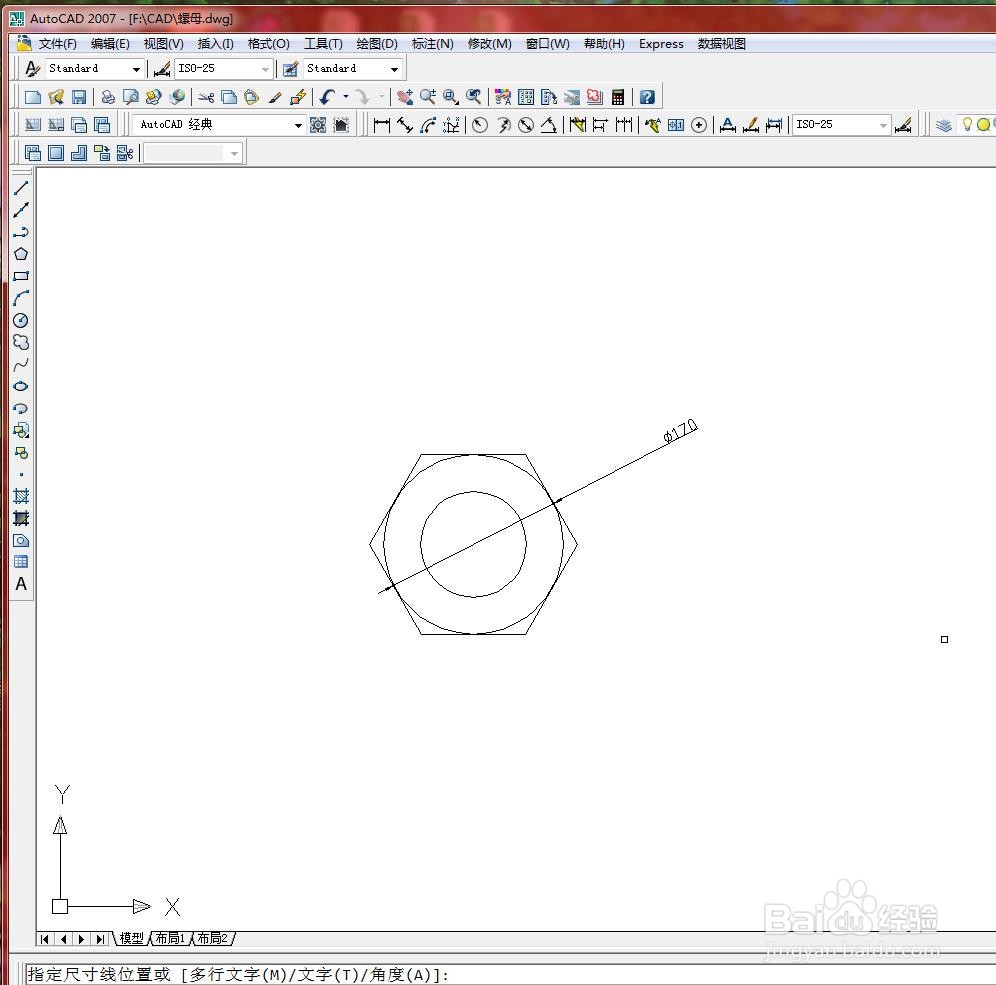

5、结果如下图所示

在CAD中直径标注的操作步骤
