锂对锂对称电池循环曲线绘制

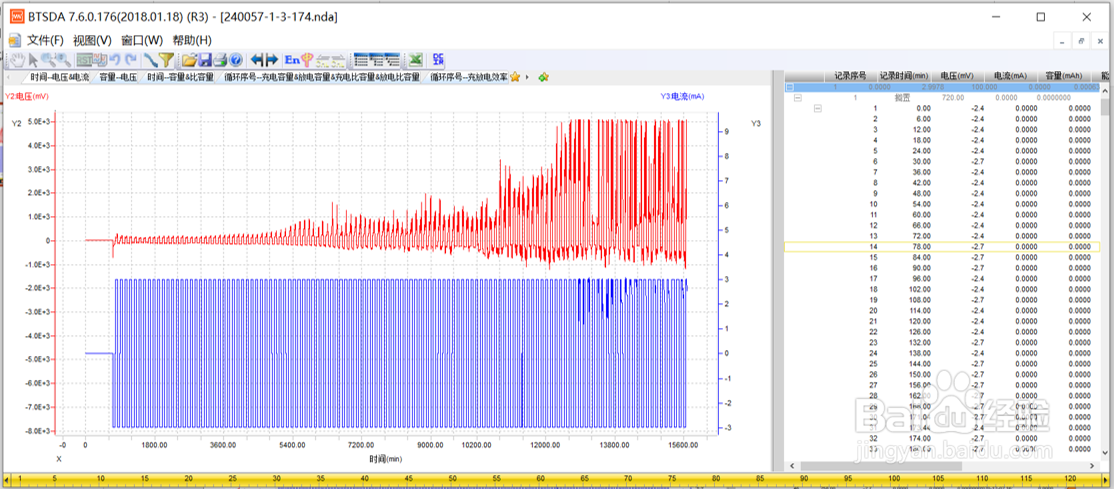

1、打开数据：打开循环后的锂对锂电池测试数据

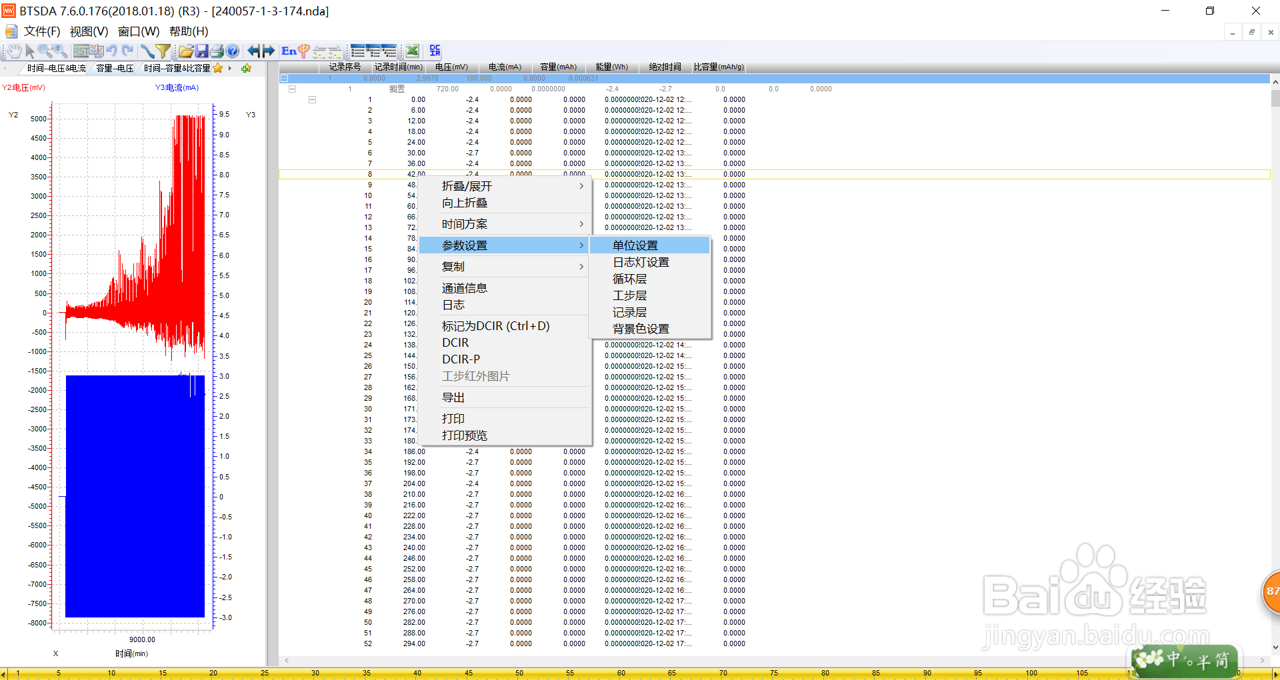

2、设置参数：在新威软件数据区域右击，选择【参数设置】-【单位设置】

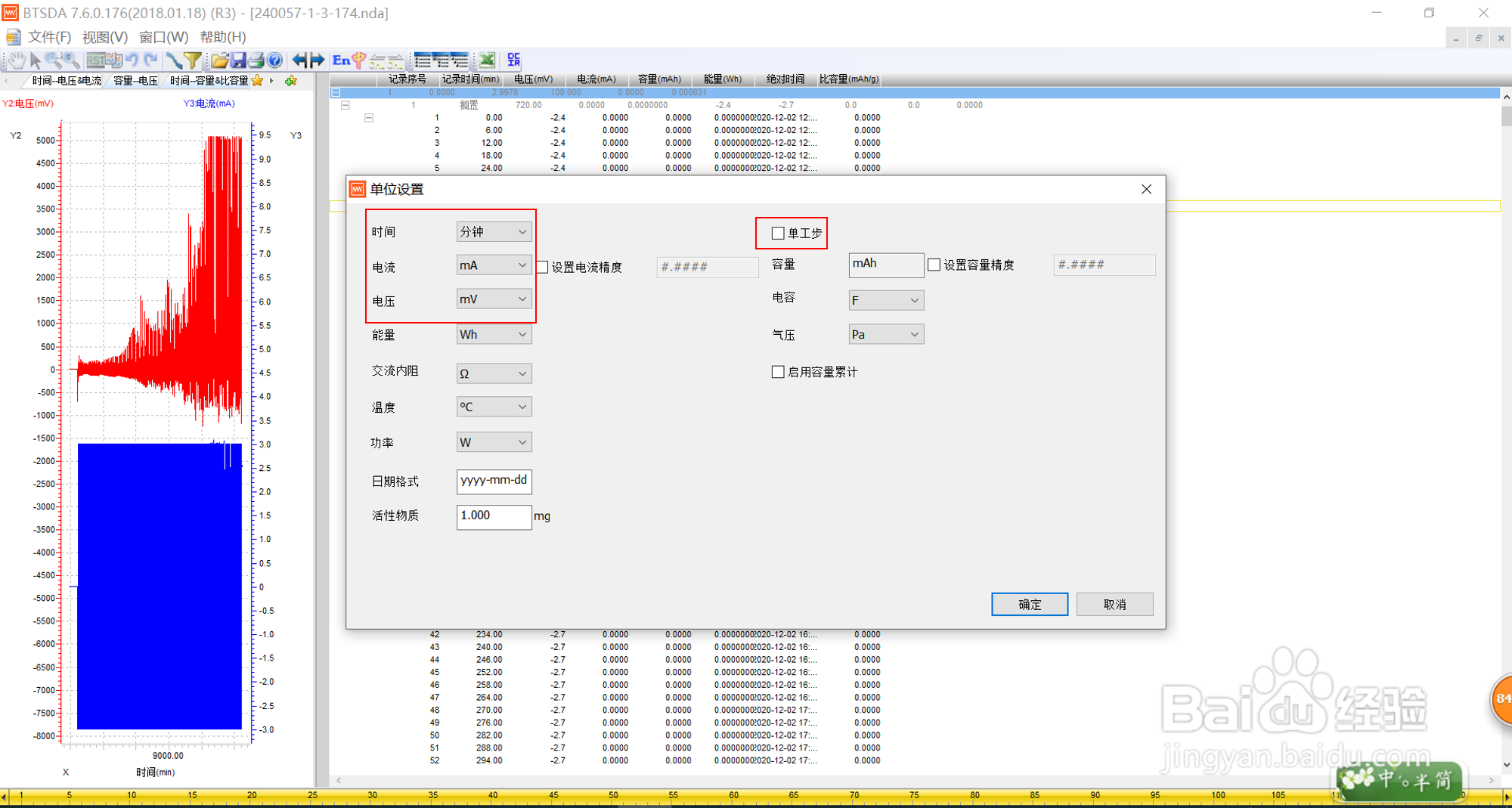

3、设置单位：打开单位设置对话框，豹肉钕舞设置时间为分钟（循环时间较长的可以设置为小时），电流设置为毫安（mA），电压设置为毫伏（mV），取消勾选【单工步】选项。

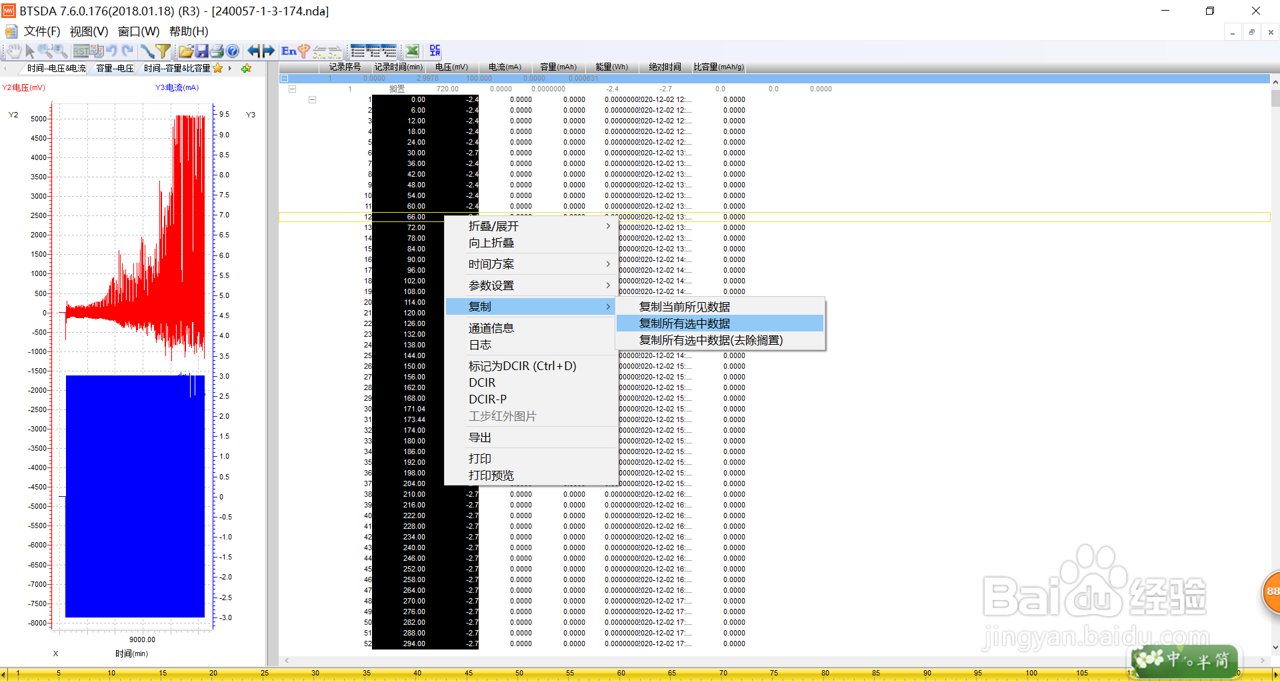

4、复制数据：全部展开数据，然后选择时间和电压两列，单击鼠标右键，选择【复制】-【复制所有选中数倌栗受绽据】。因为数据较大，复制粘贴耗时较长，需待电脑完全粘贴后再进行下一步，不可操之过急，防止软件崩溃，前功尽弃。

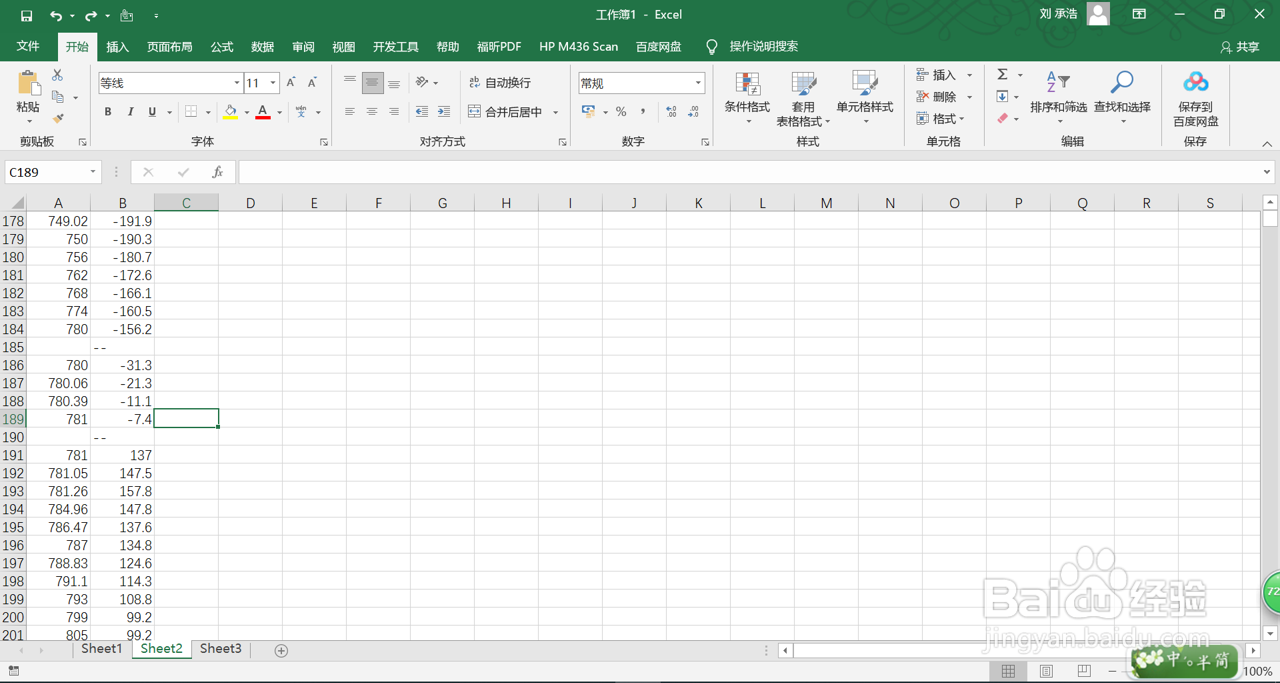

5、如果此时，直接将时间-电压数据粘贴到Origin中绘图，会出现图表断续的情况，这是因为数据中间有空白行所致，需要先删除空白行。

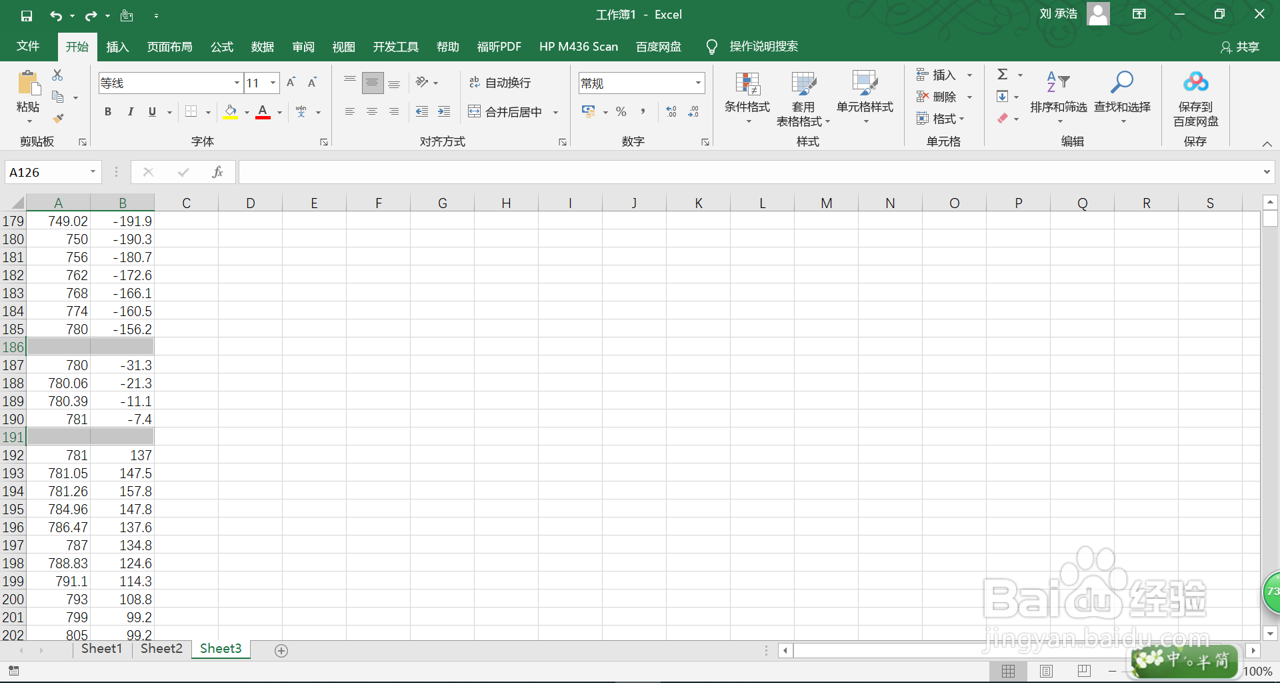

6、粘贴数据：将时间-电压数据粘贴至Excel中，拖动数据会看到空白行。

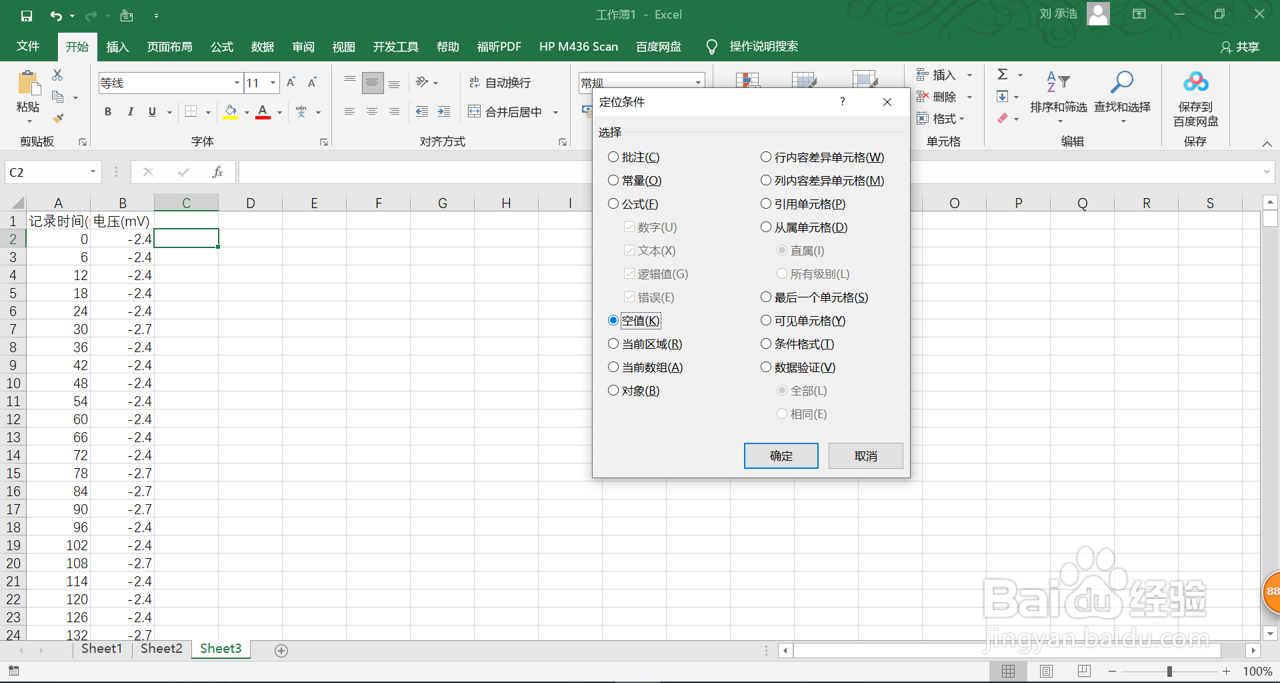

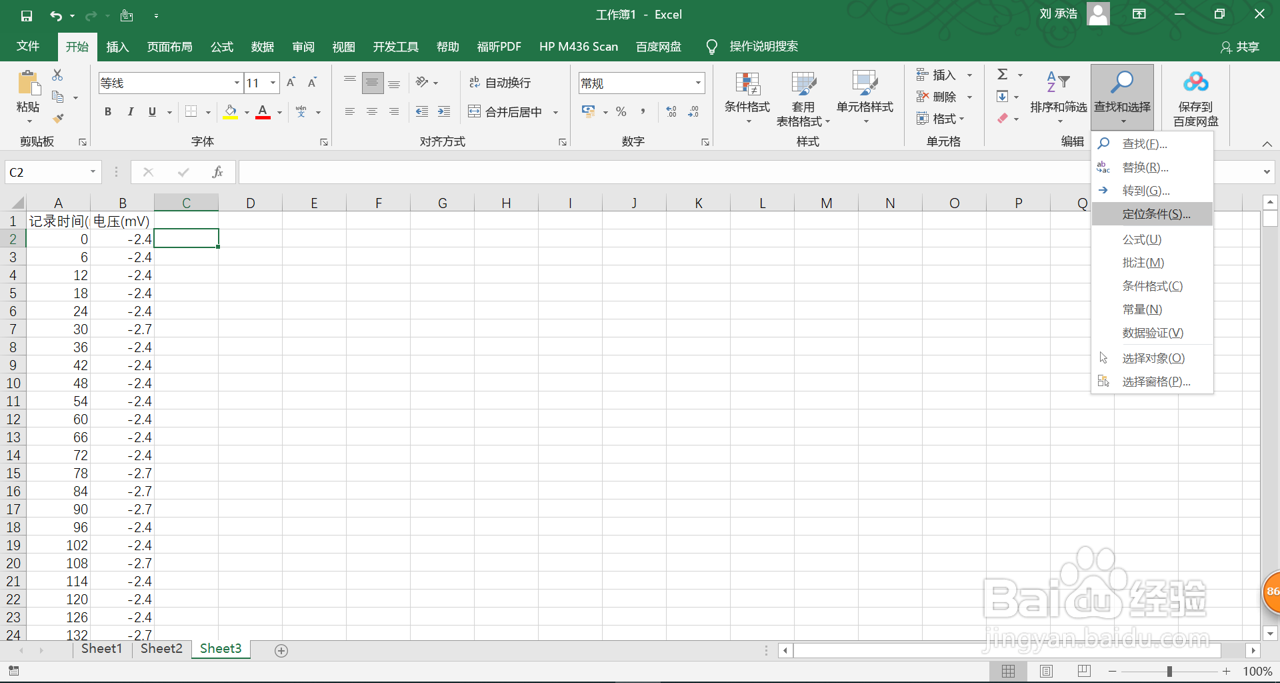

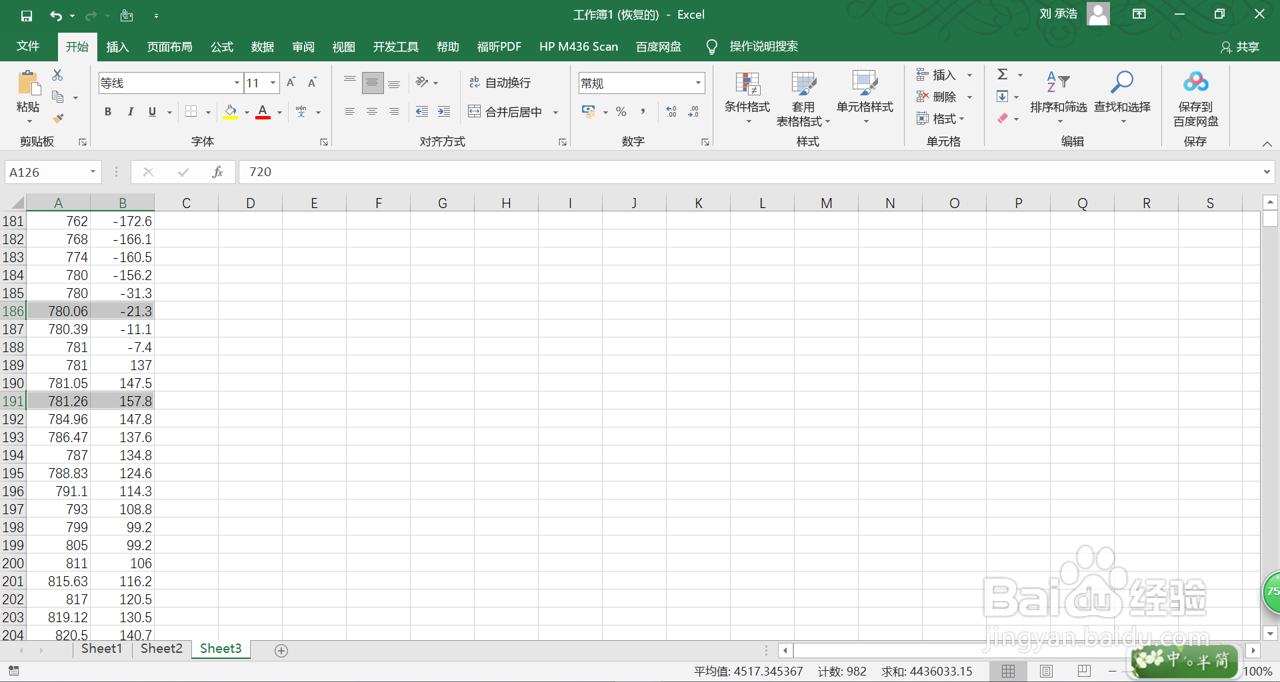

7、选择空白行：点击Ex罕铞泱殳cel中的【查找和选择】-【定位条件】，在定位条件对话框选择【空值】，然后点击【确定】，此时数据中的空白单元格被选中。

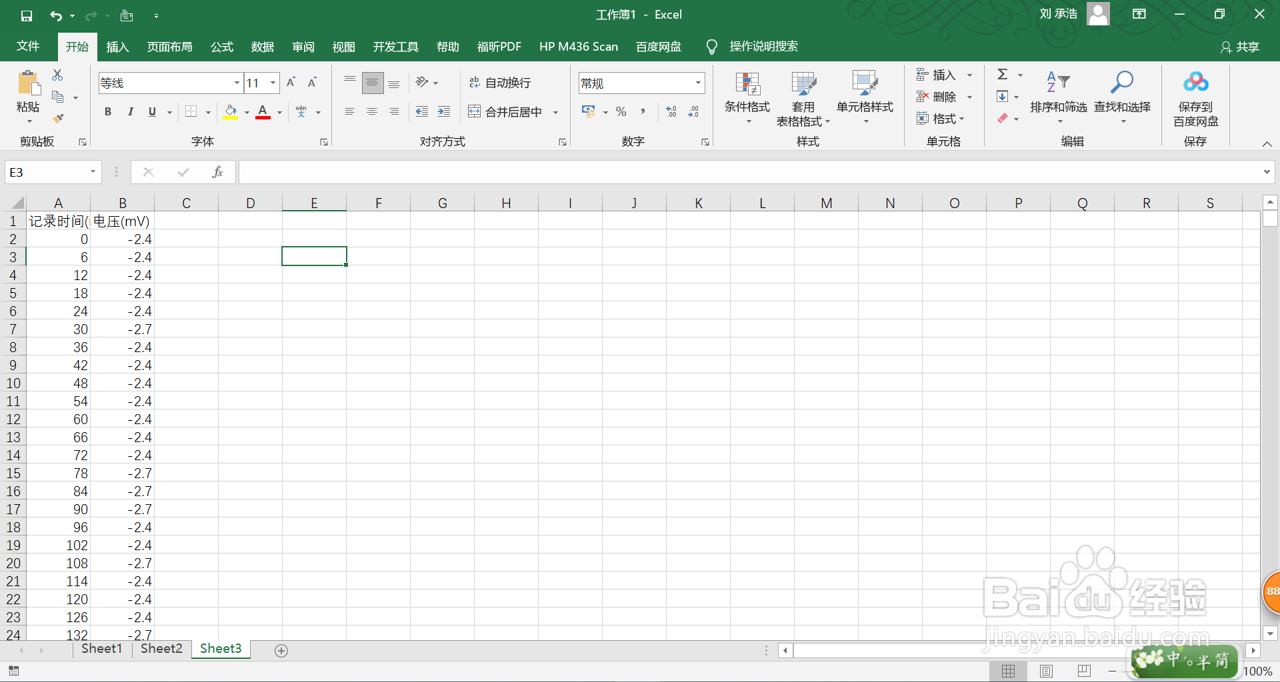

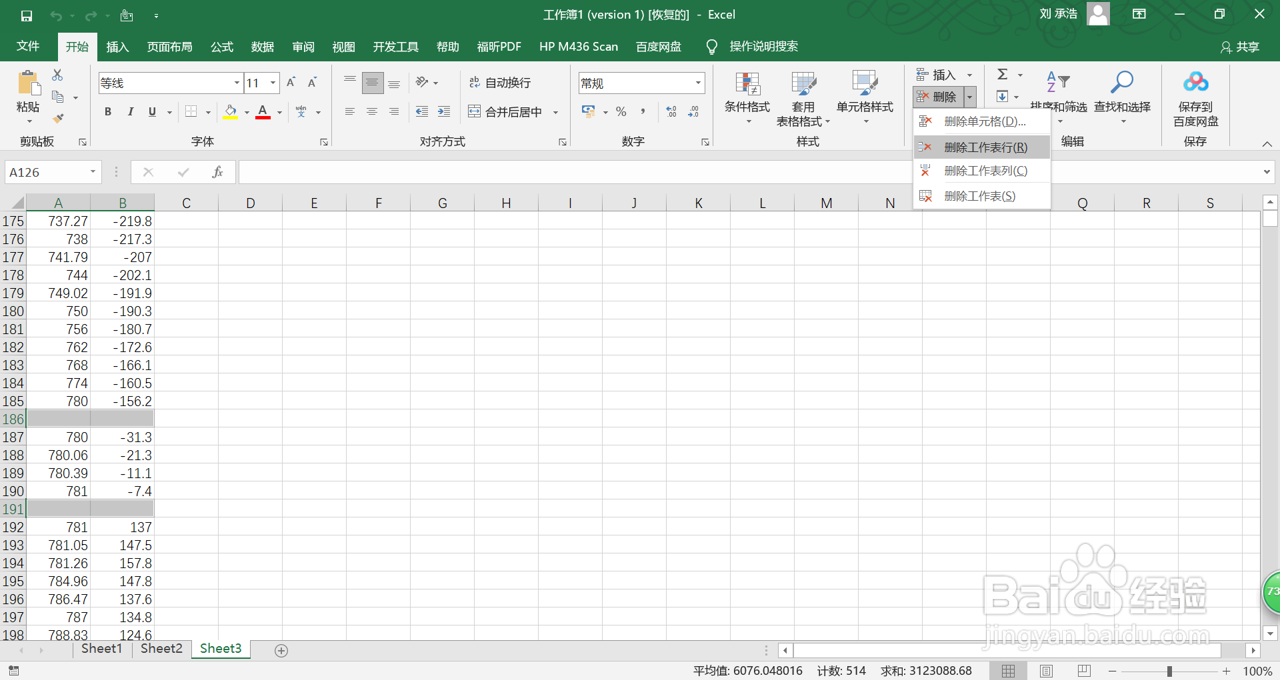

8、删除空白行：点击【删除】-【删除工作表行】，此时工作表中的空白行被删除。

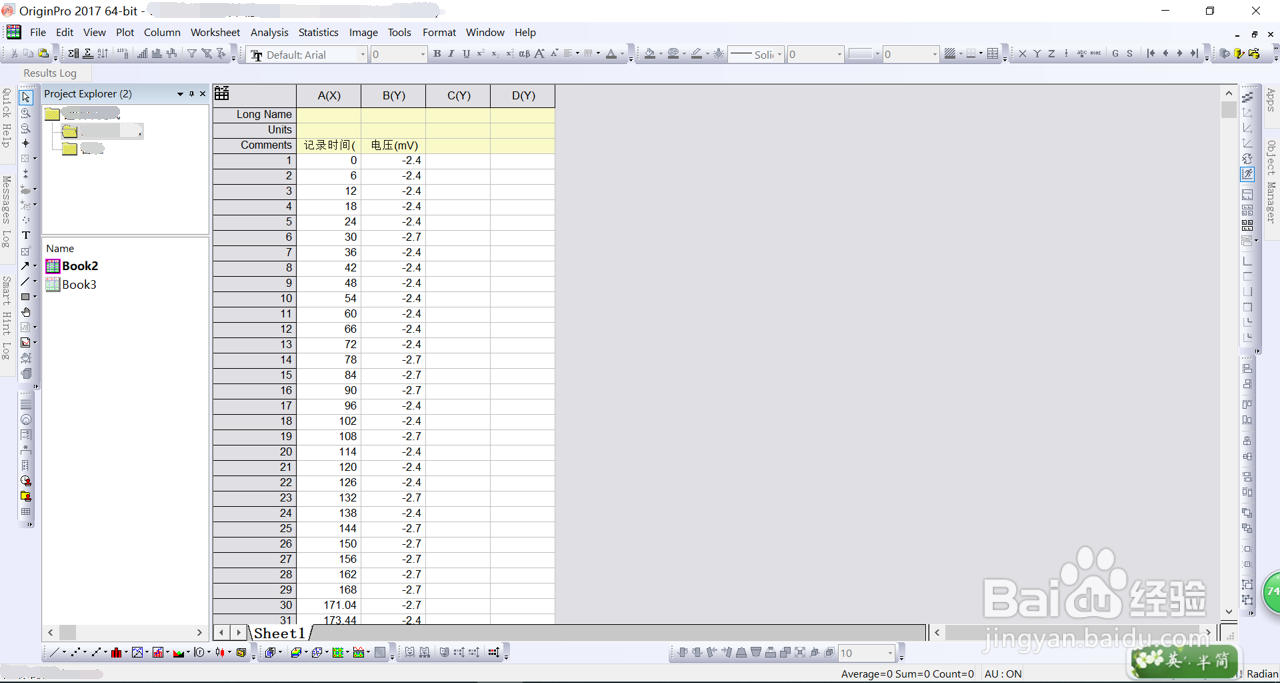

9、粘贴时间-电压数据：将删除空白行的时间-电压数据粘贴至Origin中。

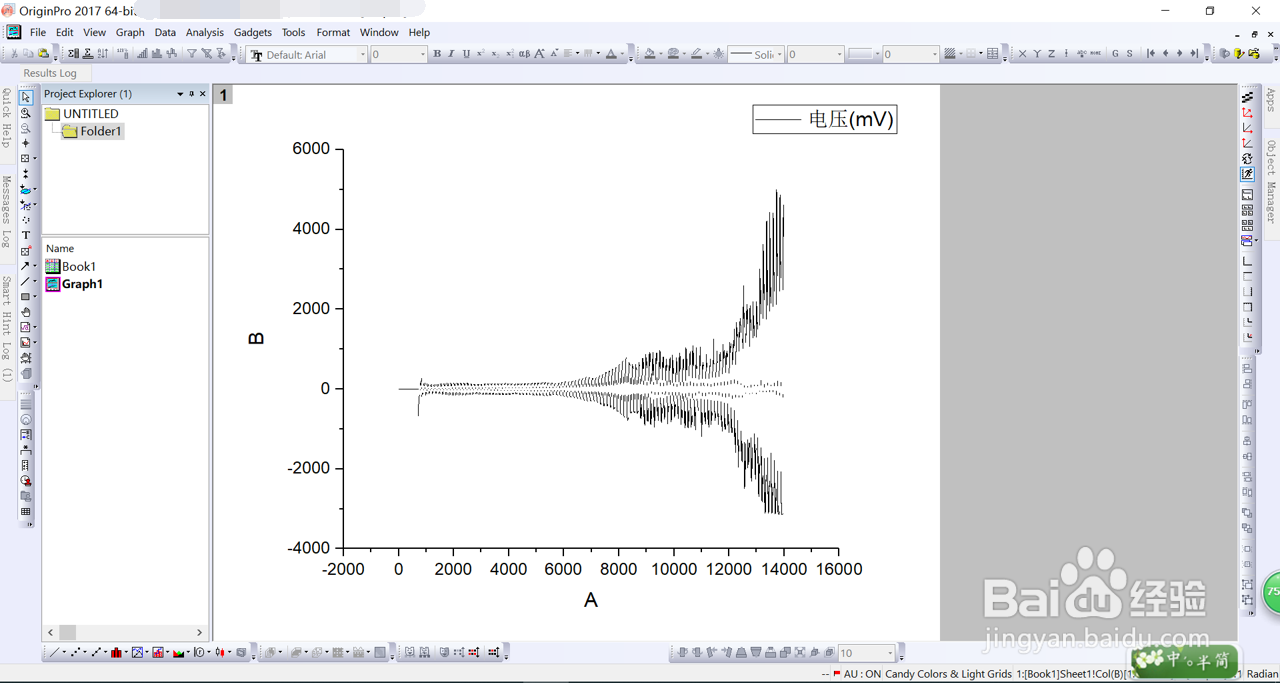

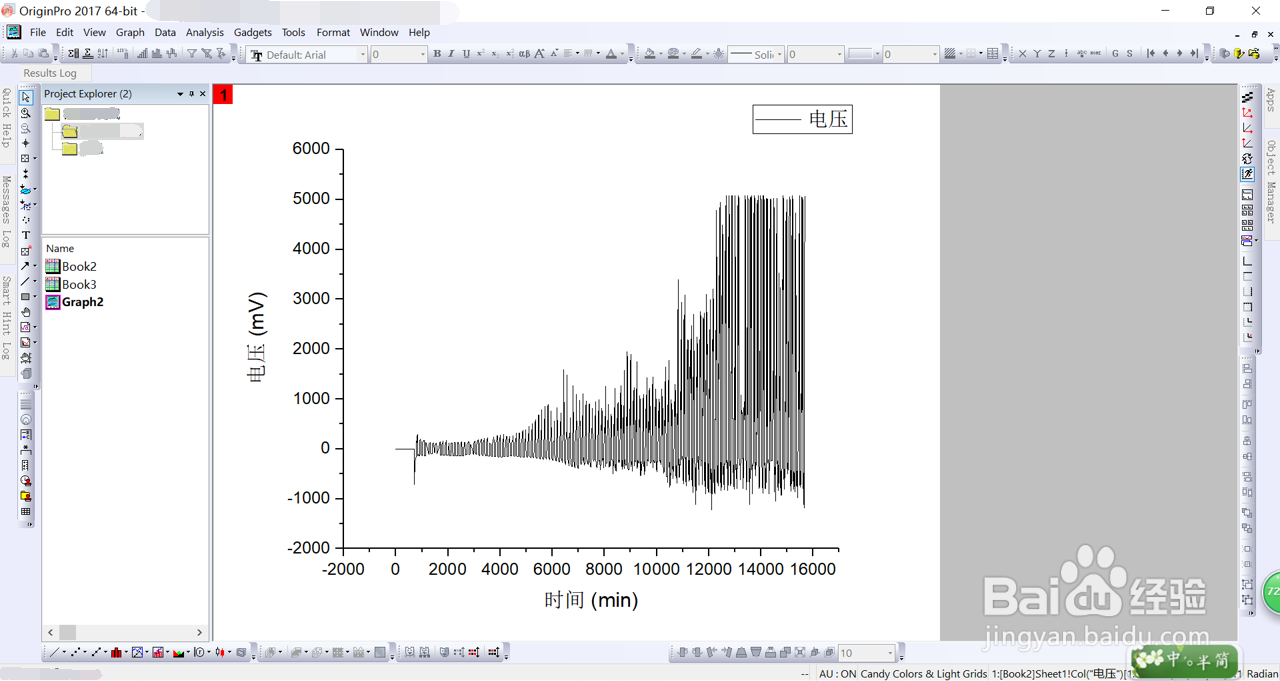

10、绘制时间-电压曲线，即得到锂对锂对称电池循环曲线。
