Arcgis地图制图输出

矢量配准

导入需要配准的矢量图和标准图

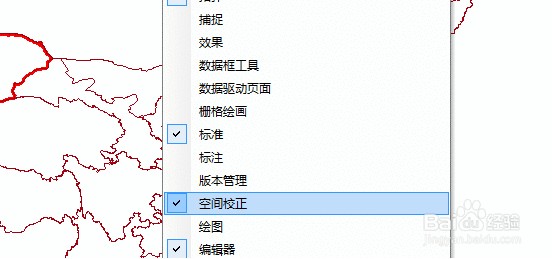

在菜单空白处，右键单击，在其子菜单中选择空间校正

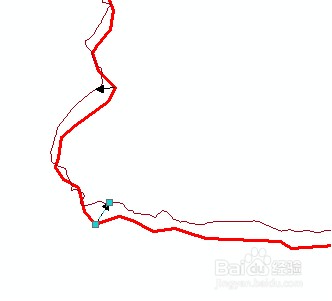

开始编辑选择需校正图层，在空间配准菜单栏中，选择“创建新位移连接”，将需校正图层点与标准图层对应点连接起来。

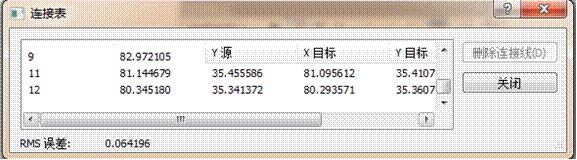

选择足够点后，当容差小于0.05后，可以选择需要的校正方法开始校正

校正完成后，保存数据。

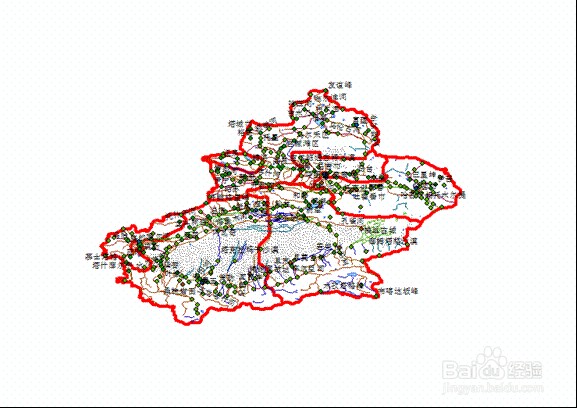

导入要输出的配准好的地图，并标注要显示的要素

切换至视图布局，选择合适的页面输出布局

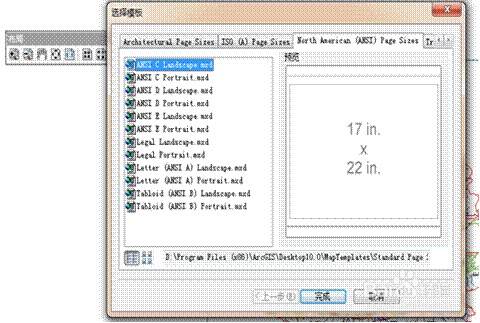

在布局工具栏中选择更改图层选择，在其显示窗口中选择所需布局

设置制图输出的信息，比如标题，比例尺，指北针等

插入标题：

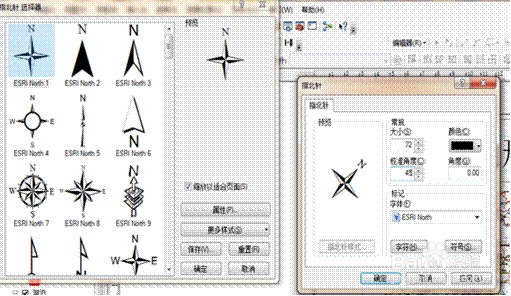

插入指北针：

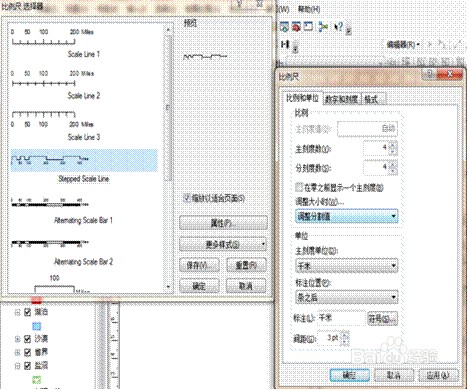

插入比例尺：

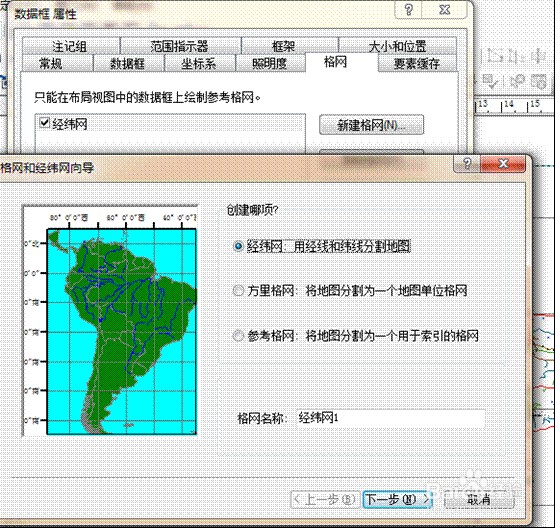

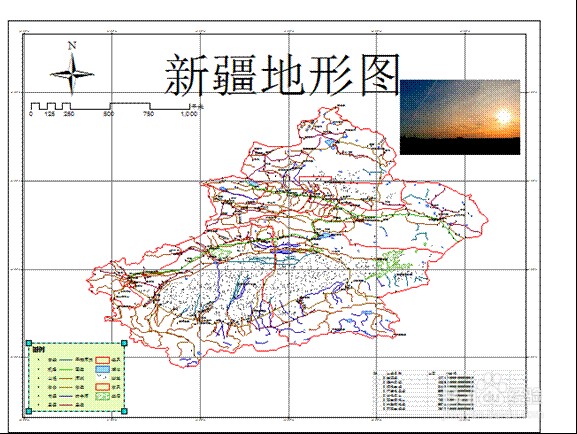

插入网格：最后图样：

导出地图

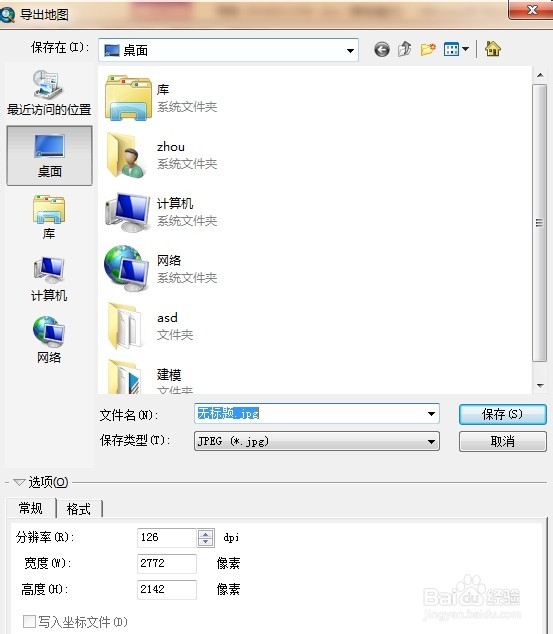

在菜单中选择文件，在其子菜单下选择导出地图，可以设置导出地图的格式，分辨率等。
