如何在FDT框架中实现 PROFIBUS 板卡 通讯DTM

1、如何使用FDT/DTM将Profibus DP现场总线设备集成本文举例的主要是德国COMSOFT公司通讯板卡DPPROFI II：DF PROFI II接口板卡可用作DP主站或DP从站。除了标准的PROFIBUS DP/DPV1服务，该板卡还提供一个看门狗功能，含物理PROFIBUS线路断开，符合主站class 1冗余思想。他提供redundant OPC Server，以及FDT 1.2Communication DTM插件，

2、DP Profi II ComDTM可以测试在那些FDT的框架： lPactWARE of the PactWARE-group lFieldcare of Endress & Hauser lFdtContainer of M&M Software注意：我们不能保证在其他应用框架程序中可以正确运行。 lComDTM操作在FDT-specification 1.2a.中 lCOMSOFT的ComDTM只支持DP 2类主站的操作模式，即可以运行profibus DP V1的服务中。

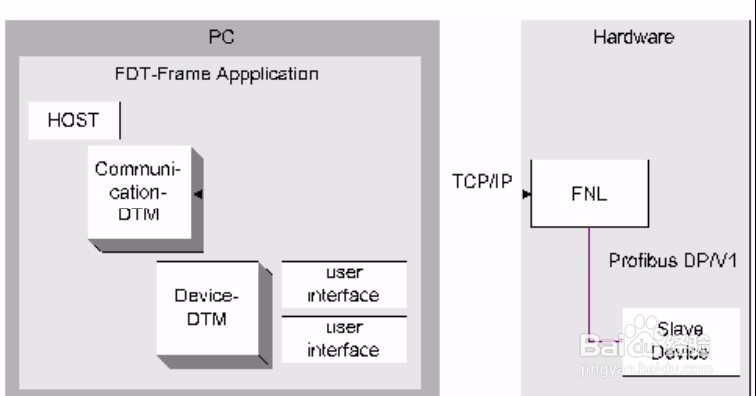

3、安装comDTM,启动FDT1、插入comDTM CD至你计算机的CD-ROM光驱中。2、很多计算机几秒钟之后会自动安装在程序，如果没有安装的话，打开我的计算机图标，然后查找CD-ROM驱动器。双击文件"Setup.exe"。这个操作会启动安装向导。3、可以从如下示意图中：看到PC与硬件之间的联系，

4、安装完之后：启动FDT程序，

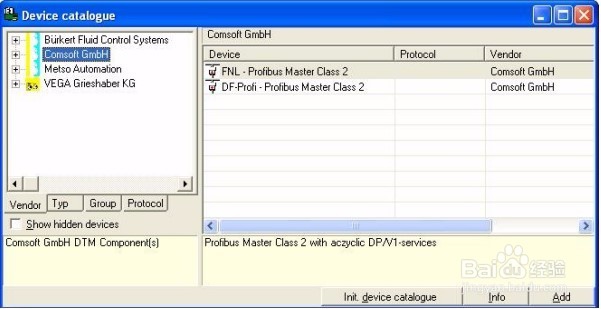

5、在pacware框架下面用：1、 通过右击：Add-Button添加，这个是最简单的方式，2、 因为只有合适的设备才会在列表中，3、 比如：profibuscommDTM只有profibus兼容DP从站DTM才会被选中。值得注意的是：1、 FNL / DF PROFI I I在一台电脑PC上只能限定用8台2、不能FNL以及DF PROFI II同时使用在一个框架上3、 每个设备单独commDTM必须要打开4、 为了激活这个COMMDTM，必须要在框架汇中的项目窗口：COMM DTM必须插在在Host PC符号下面

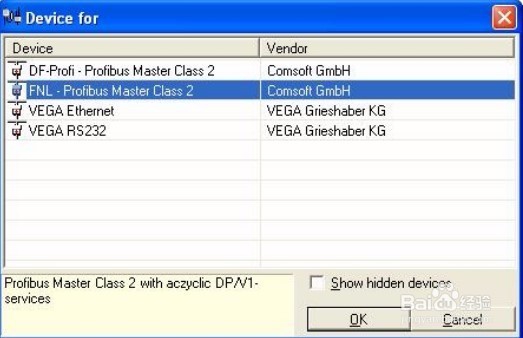

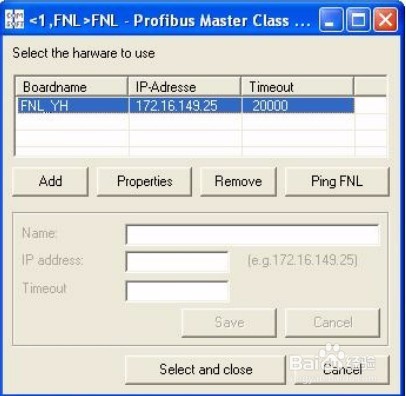

6、这里用户必须选择comDTM给硬件，取决于已经安装的设备列表中的硬件的类型：所以用户可以选择当前使用的硬件，1、 对于FNL俩说，用户可以选择添加新的FNL或者更改已经存在的FNL的属性，2、“ping FNL “按键，连接IP地址，可以被测试3、 "Select and close"按键，可以选择新的FNL硬件，

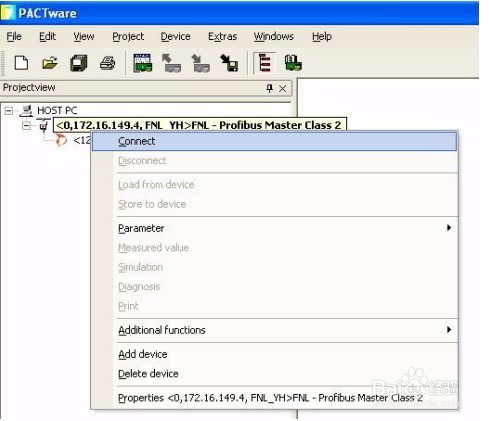

7、通过comDTM进行数据交换如果DP从站DTM想要与他合适的DP从站硬件进行数据交换的话，就需要连接comDTM,在一些框架应用程序通过设置DP从站在线来完成。

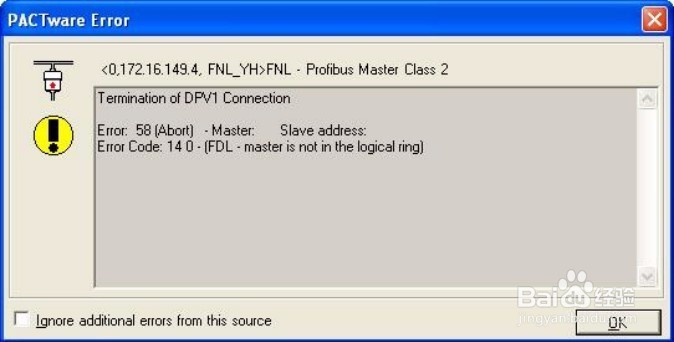

8、现在DTM可以通过FDT来进行通讯，在参数下载或者数据上传，可以直接与硬件数据交换了，在这个应用中，comDTM就像是profibus数据服务中与FDT通讯一个翻译者一样。如果错误出现在profibus通讯，他就会显示在用户的框架应用程序中，如果可以选择“profibus错误将会被显示”的选项

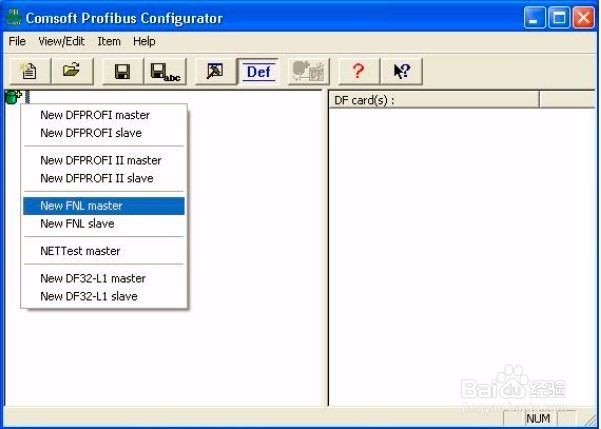

9、在COMSOFT的Communication-DTM发货清单中，有个单独的CONFIGURATOR测试软件，可以用来测试不在FDT框架的profibus网络，可以测试Profibus DPV0或者DPV1任何Profibus命令都可以测试，可以单独设置从站，但个案，这些通讯必须在COMSOFT的主站的通讯情况，总线的配置也必须是COMSOFT的主站。
