带你了解VIB07振动分析仪的操作流程

1、首先我们来了解一下振动是回传机械运转时的重要特性是什么？

可以利用数据采集器，如VIB07多功能型机械振动分析仪对机械设备运行状态的振动信息进行采集，然后通过振动频谱分析，可以快速、准确地诊断出如转子不平衡、转轴弯曲、轴承损坏与松动、轴系不对中等故障存在的原因，从而做到故障早期发现、诊断迅速及时、结论定点定量、机理清楚明白之目的。

2、如何用振动分析仪VIB07中的频谱图来判断设备的具体故障类型呢？

下面举例来简单介绍下。旋转设备最常见的故障：1.共振 2.不平衡3.不对中4.轴弯曲5.机械松动6.电动机问题7. 滑动轴承问题8.滚动轴承问题9. 齿轮问题10.皮带问题11.风机问题 12.泵的问题13.压缩机的问题14.透平的问题

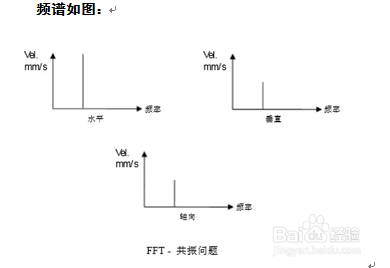

3、接下来我们来了解一下关于共振：

共振是什么意思，顾名思义是旋转机械常见的问题。旋转部件如转轴的共振通常叫做临界转速。共振存在于一个结构的所有部件，甚至在管路和水泥地板等，重要的是要避免机器运行在导致共振的频率上。识别共振的简单方法是比较同一轴承三个方向水平、垂直和轴向的振动值，如果某一方向的振动大于其它方向的振动三倍以上，机器则可能在该方向存在共振。

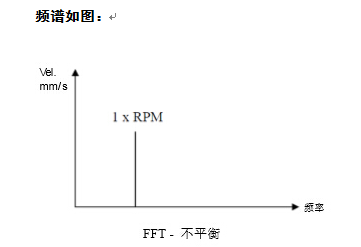

4、解决不平衡 ：旋转部件的重心与旋转中心不一致，即质量偏心时产生不平衡。不平衡的转子产生离心力使轴承损坏，导致轴承寿命降低。仅仅百分之几毫米的重 心位移可引起非常大的推动力。不平衡引起明显的转频振动。

5、解决不对中问题： 不对中是指两个耦合的轴的中心线不重合，如果州中心线平行称为平行不对中，如果轴中心线在一点相交则称为角不对中，现实中的不对中是两种类型的结合。

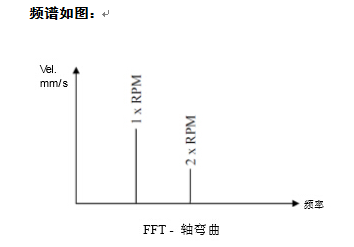

6、解决轴弯曲问题：

轴弯曲是什么意思？轴弯曲的含义是指引起的振动类似不对中，轴弯曲可能是电动机转子笼条故障引起的转子受热不均导致的。如果弯曲发生在轴中心位置，主导振动是1 x RPM，如果弯曲发生在接近 、连轴器，主导振动频率会是2 x RPM。

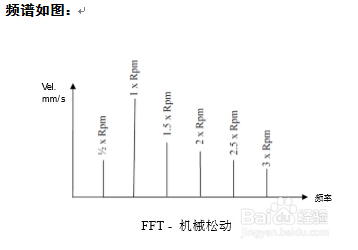

7、下面来介绍一下关于机械松动的含义： 有两种机械松动，旋转和非旋转，旋转松动指在机器旋转和固定部件间存在太大的空间；非旋转松动指两个固定部件之间间隙太大。二者都在三个测量方向产生过大的 1x RPM 谐频振动。

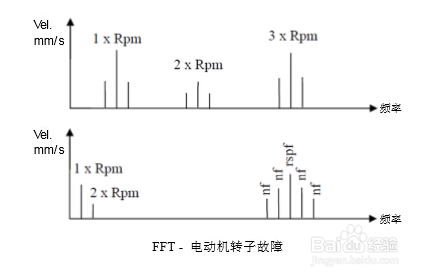

8、振动分析仪之电动机故障：电动机具有与其它旋转机械相同的故障，但是也有一些故障是电动机特有的。如转子热弯曲、气隙偏心、转子松动、偏心转子、线圈松动、转子笼条故障等。

9、滑动轴承问题：滑动轴承的问题是经常在小于1 x RPM 的频率产生振动峰值，称作亚同步峰。有时甚至存在这些峰的谐频，指示磨损非常严重的轴承。

油膜涡动：油膜涡动是激起 0.38 x RPM 至 0.48 x RPM 间频率振动的油膜，振动由异常大的裕量和小的径向载荷导致，它对油膜施加一个压力，驱使轴沿轴承运动。油膜涡动可导致油不对轴润滑。改变油的粘度和压力，和有关负荷也会影响油膜涡动。

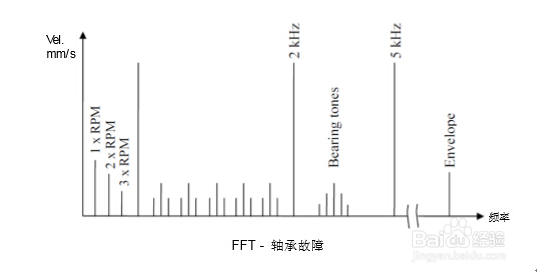

10、振动分析仪之滚动轴承故障问题：  轴承引起的振动叫做轴承音调，所有滚动轴承产生一定程度的音调，轴承磨损越严重，轴承音调的程度越高。

各故障轴承产生的振动不是准确的 1 x RPM 的谐频，也就是异步振动成分，除了这些成分，轴承故障产生宽带噪声。

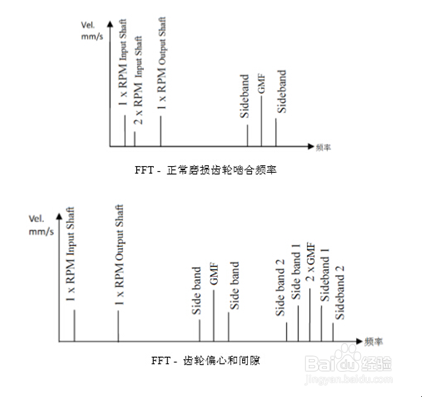

11、最后我们来了解一下关于振动分析仪之齿轮故障：我们知道在无缺陷的齿轮箱，相对主导的音调出现在啮合频率，即齿轮的齿数乘以转速(RPM 频率)。当齿轮箱使用过一段时间齿轮啮合成分降低，因为齿的边缘被稍微磨圆。然而，继续磨损会使啮合振动水平再次增加。这个振动水平也受到齿轮轴的对中的影响。
