caxa软件设计曲线文字的操作方法

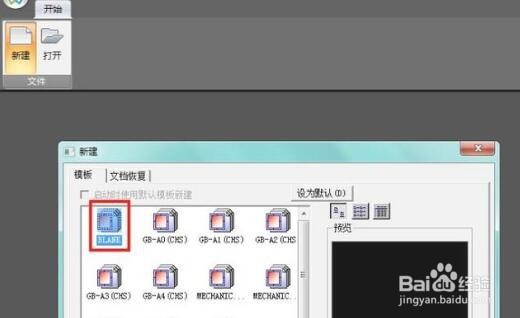

1、在电脑中打开caxa软件，新建空白图纸。

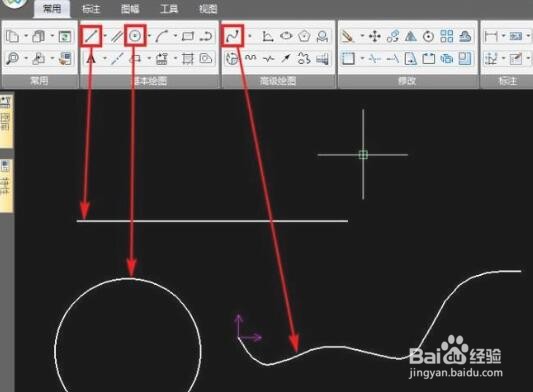

2、绘制出直线、圆以及样条线作为曲线代表。

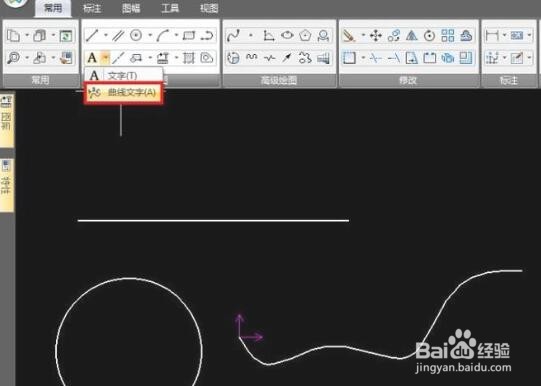

3、在基本绘图工具栏找到“曲线文字”，图标也很形象，点击。

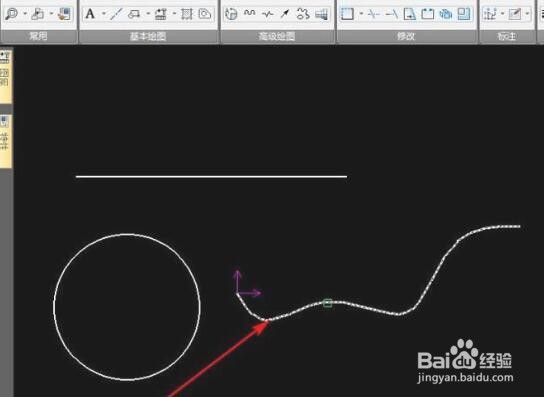

4、按照提示选择已经绘制好的样条线。

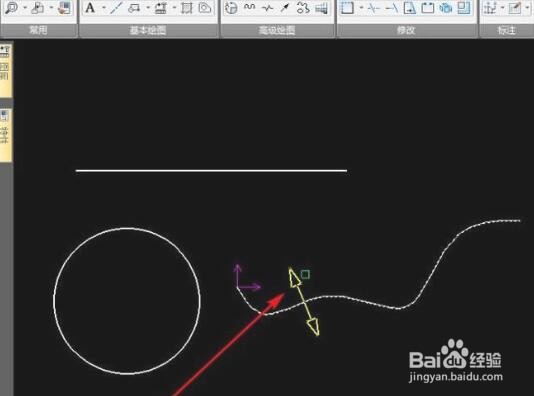

5、然后选择文字相对与于曲线的位置。

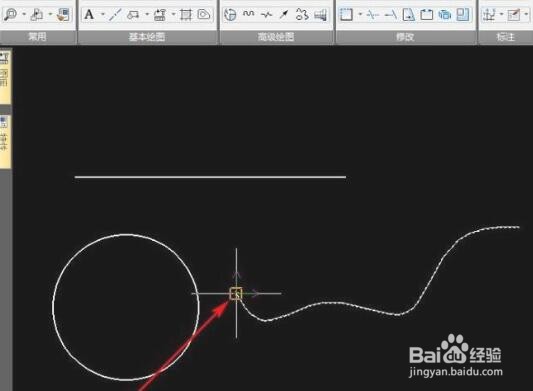

6、接着选择“起点”，起点可以选择曲线上任意一点。

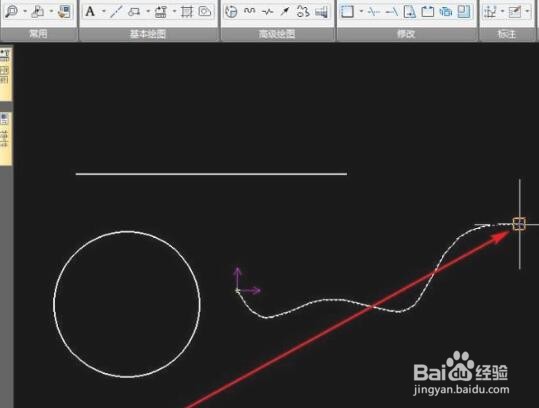

7、再选择“终点”，终点也可以是曲线上任意一点，如果是封闭曲线，在选择终点之前，还需选择“中点”。

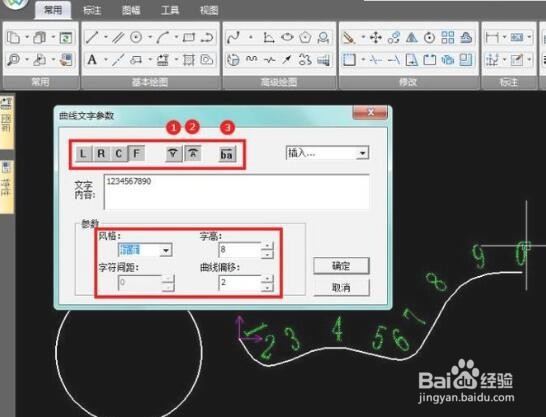

8、会弹出曲线文字参数窗口，L、R、C、F分别代表左对齐、右对齐、中间对齐和均布对齐，1、2、3分别代表文字方向倒置、文字方向正常和文字顺序倒序，字符间距在L、R、C状态下才能使用，曲线偏移是文字和曲线间的距离。

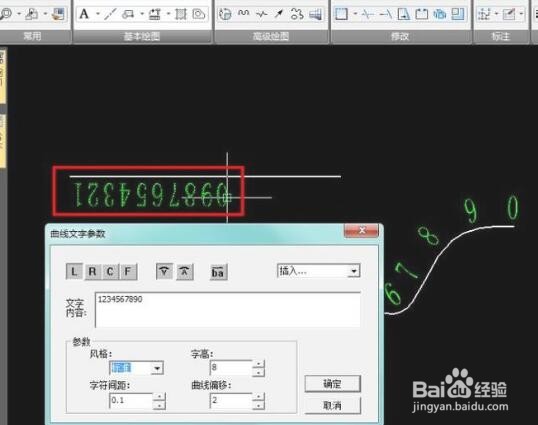

9、直线倒置文字效果如图。

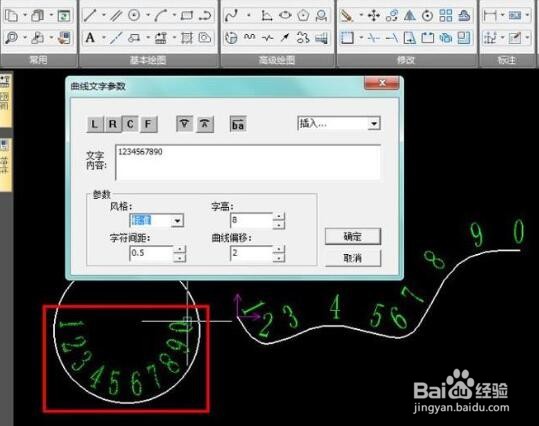

10、封闭曲线文字效果如图。
