UG如何创建棕色单孔纽扣

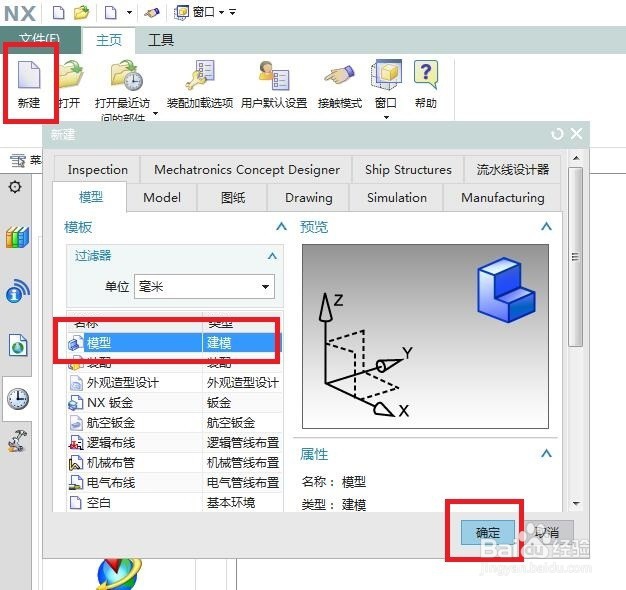

1、如下图所示，打开UG10.0软件，主页工具栏中点击“新建”，新建对话框中点击“模型”，点击“确定”。

2、如下图所示，1、点击工具栏中的“草图”图标，激活创建草图命令，2、基准坐标系中点击“YZ平面”，3、“创建草图”对话框中点击“确定”。

3、如下图所示，1、点击工具栏中的“轮廓”兔脒巛钒图标，2、在草图工作区域画一横一竖两条直线段，双击修改尺寸，3、点击工具栏中的“圆弧”图标，4、以两条直线端的两个端点画一个圆弧，双击修改尺寸，5、点击固嗟喹账工具栏中的“完成草图”，完成并退出草图。

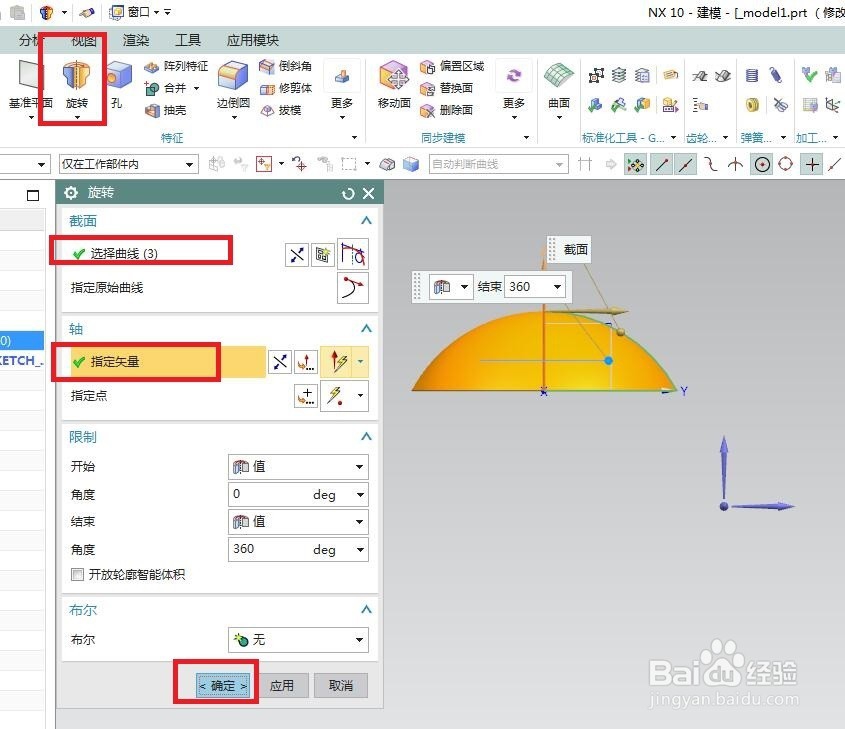

4、如下图所示，1、点击工具栏中的“旋转”图标，激活该命令，2、旋转对话框中的截面一栏选择刚刚画的草图，轴一栏选择短的那条直线段，3、点击“确定”。

5、如下图所示，1、点击工具栏中的“边倒圆”图标，2、点击实体边线，3、“边倒圆”对话框设置半径1.5，4、点击对话框下方的“确定”。

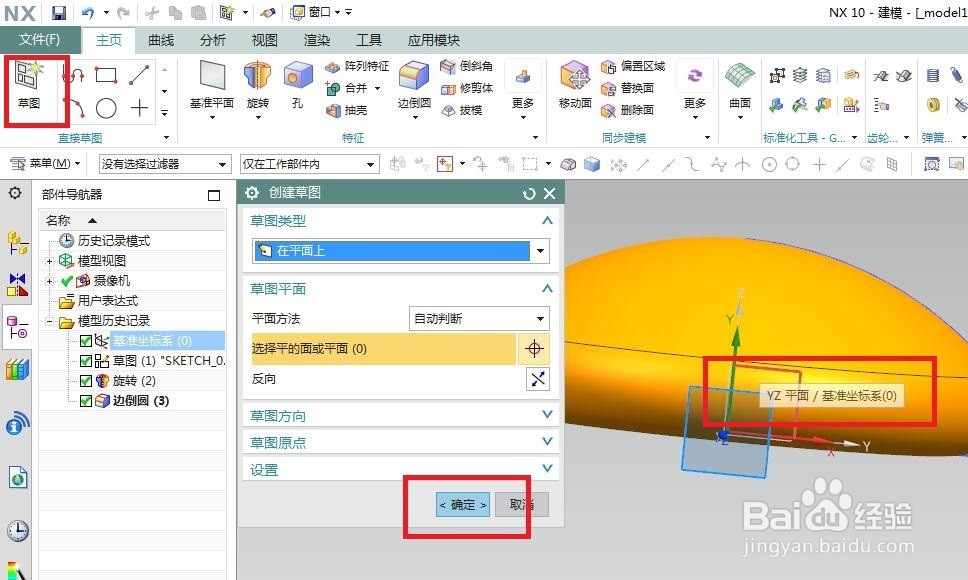

6、如下图所示，创建草图。1、点击工具栏中的“草图”图标，2、点击基准坐标系中的“YZ平面”，3、点击“创建草图”对话框中的“确定”。

7、如下图所示，1、激活“直线”命令，画一条水平线段，将之转为参考线，2、激活“圆”命令，画一个小圆，3、双击修改尺寸，4、“完成草图”并退出草图。

8、如下图所示，1、点击工具栏中的“旋转”，2、截面一栏选择草图中的圆，3、轴一栏选择草图中的参考线，4、布尔一栏如果没有自动求和，我们就手动求和，5、点击“确定”。

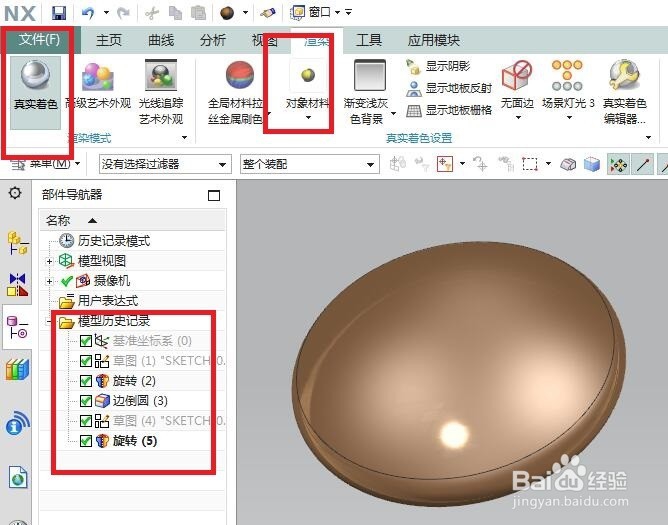

9、如下图所示，1、在设计树中将基准坐标系、草图等全部隐藏起来，2、点击标题栏中的“渲染”，3、在渲染工琼藻樘哒具栏中点击“真实着色”，将不需要的全部取消掉，4、在渲染工具栏中点击“对象材料”，5、在其中选择“棕色”，将其指定到实体上。————至此，如下两幅图所示，一个棕色的单孔纽扣就造好了。
