UG12.0创建玩具手铐之手铐环左下壳体

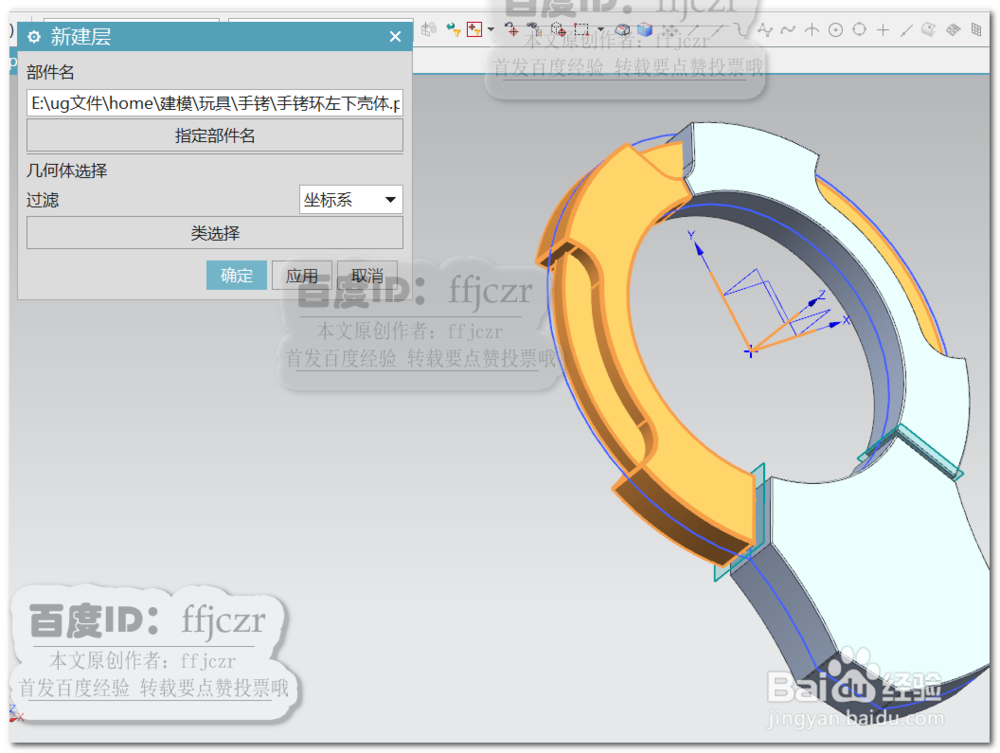

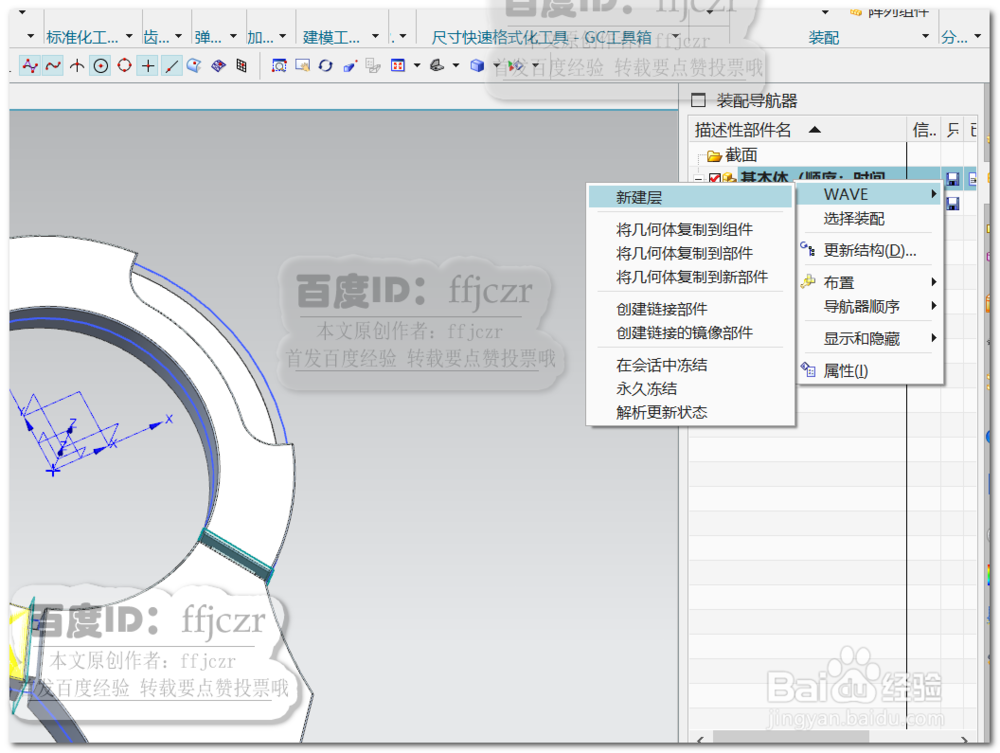

1、  在基础模型的装配导航器中点鼠标右键，选择WAVE中的新建层，命名新层为手铐环左下壳体；选择基础模型中的圆环和半环实体作为本层的几何体。

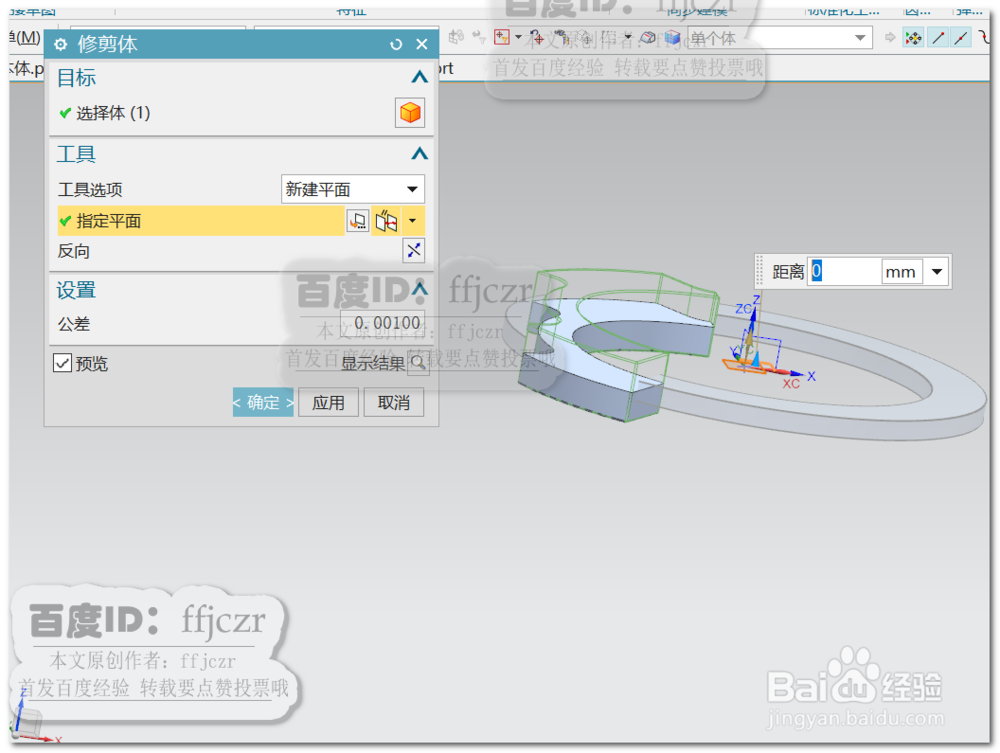

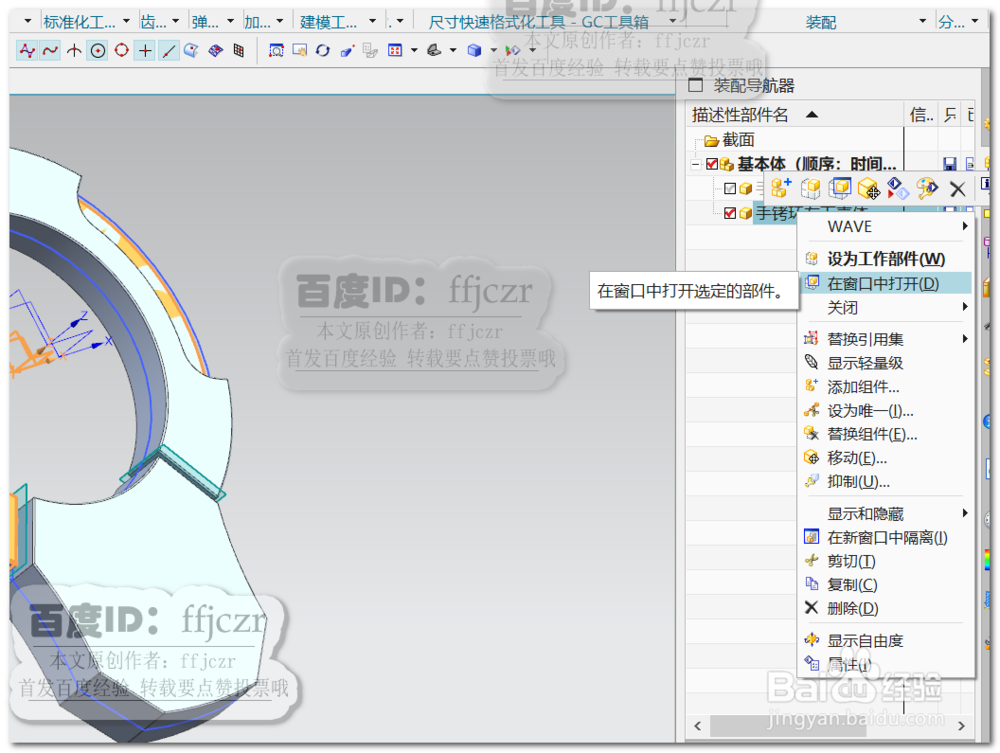

2、  新建本次组件后，选择在窗口中打开；在打开手铐环左下壳体建模文件中选用修剪体，对半环实体进行修剪，保留模型的下方实体。

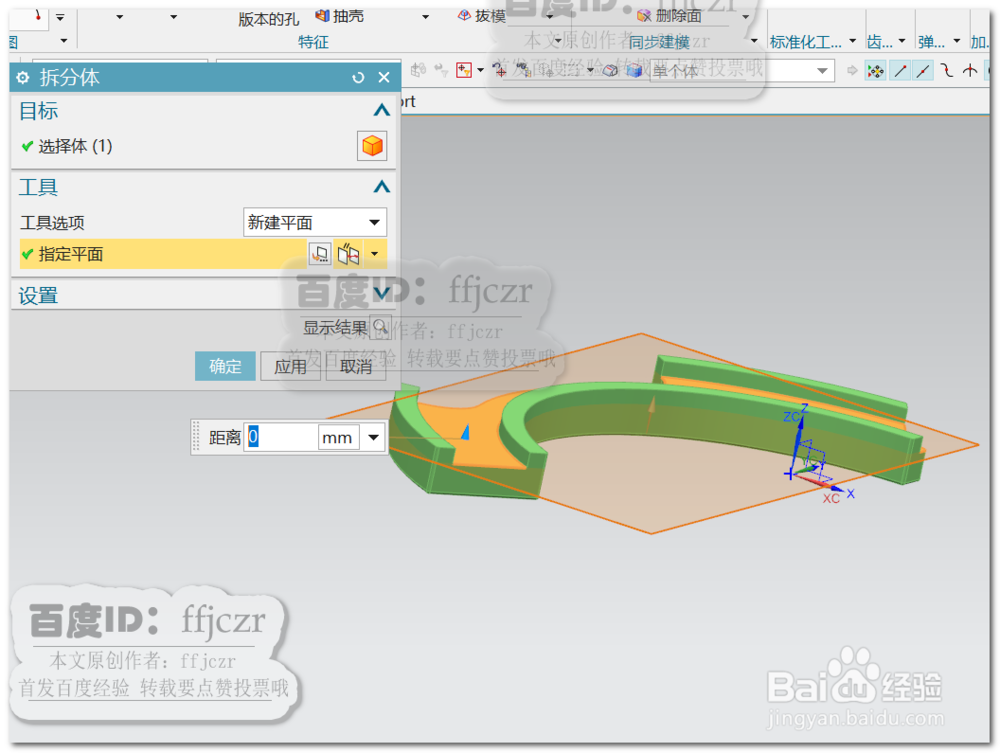

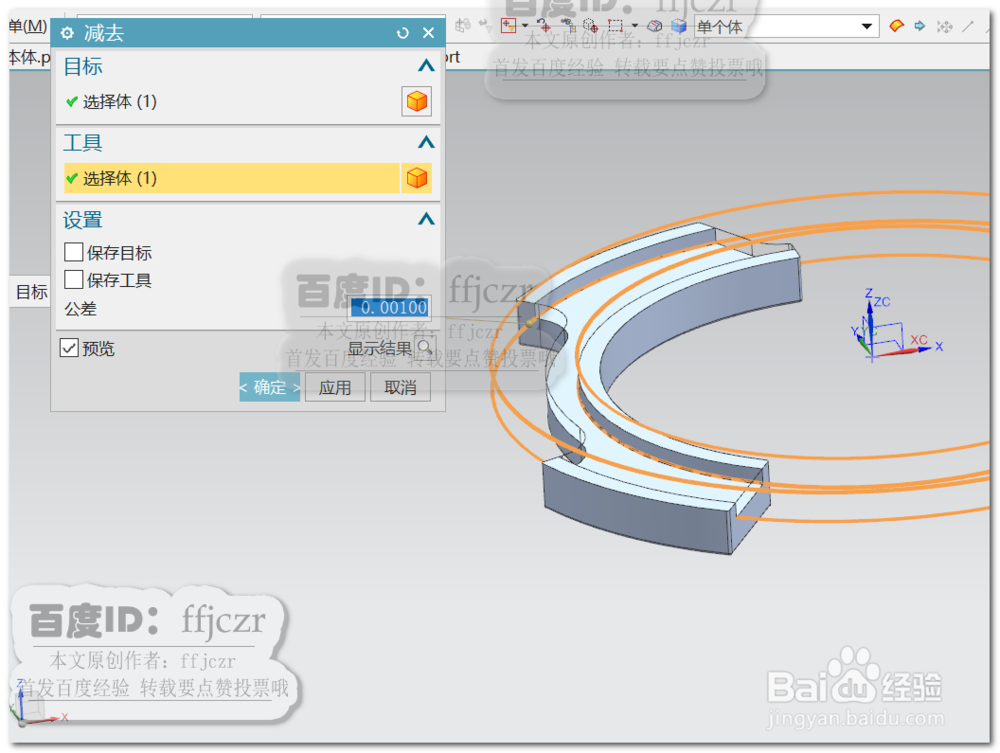

3、  选用布尔求差命令，以圆环为工具体，目标体为半圆环实体；选用拆分体命令以布尔求差后得到的槽面为拆分面，将模型拆分为上下二部分。

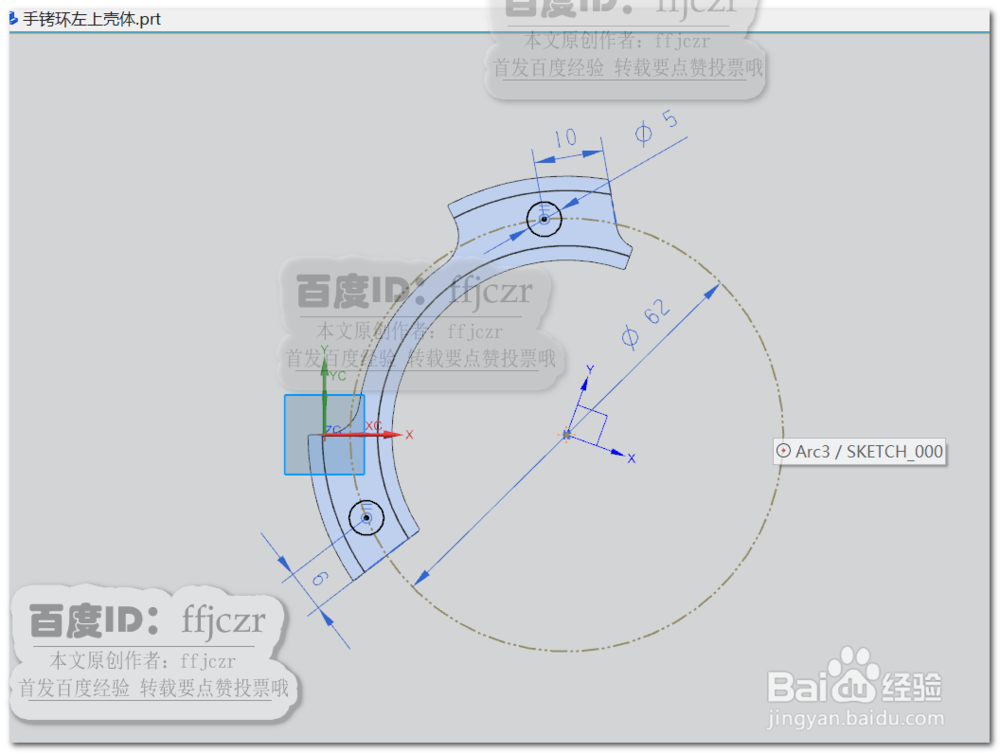

4、  选用拉伸命令，以拆分后的槽面为草绘平面；在草绘中以坐标原点为圆心绘出直径为62的圆，并将其转为可参考线；在参考线上绘出二个等径圆，直径为5，二圆的定位尺寸如图所示。

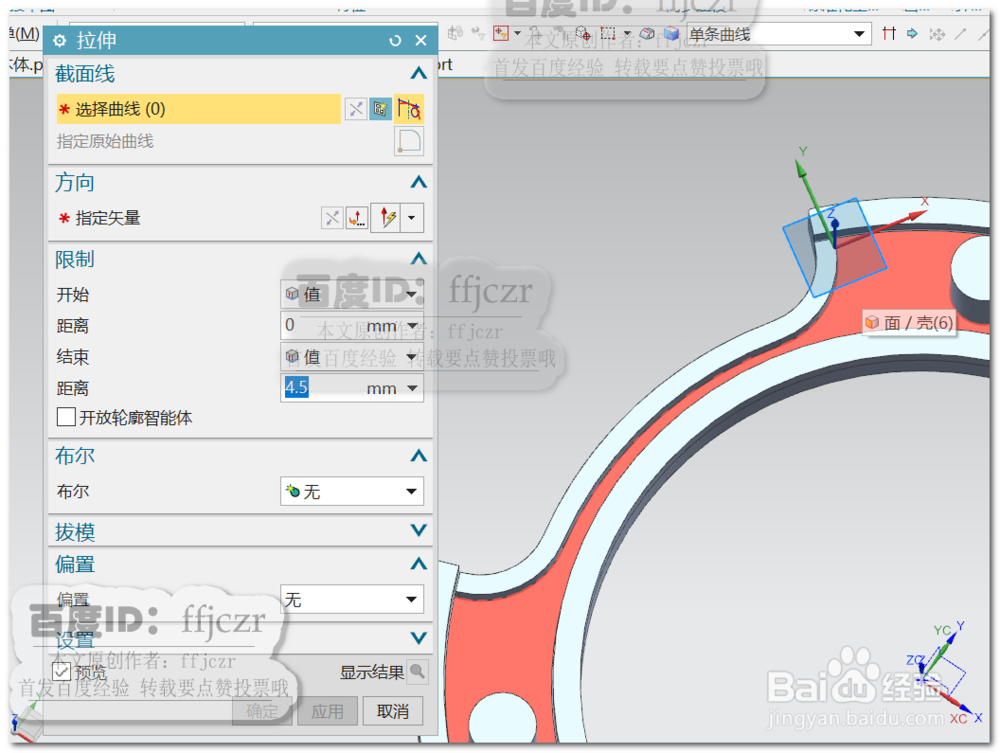

5、  拉伸对话框中，开始值为0，结束值为3（该值为装配后的修正值），布尔为无。

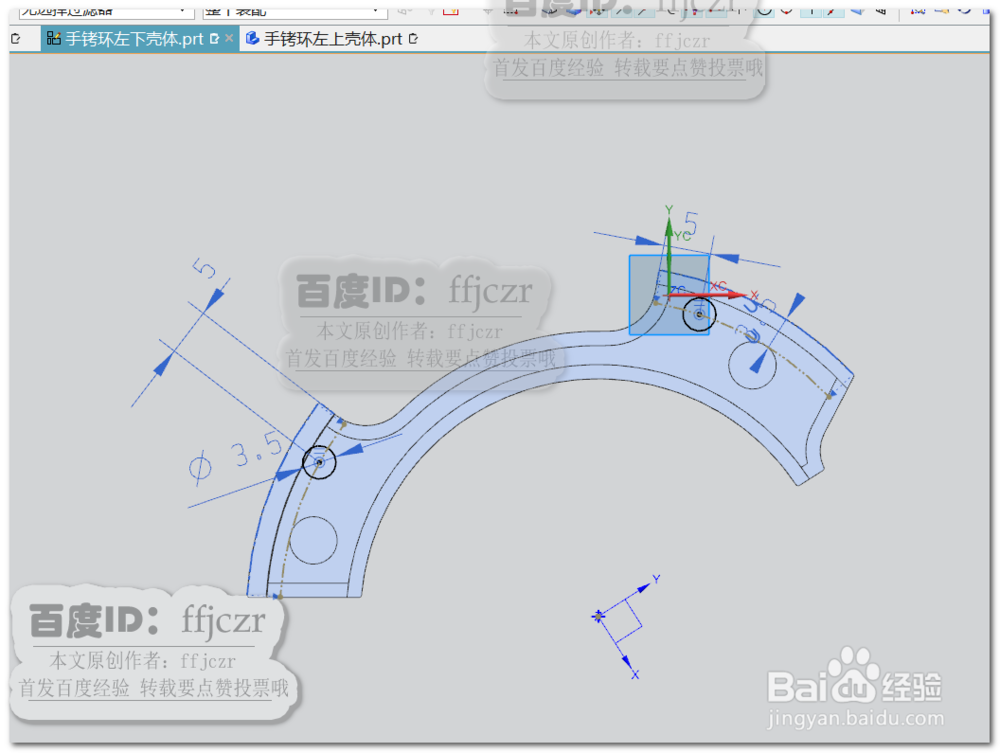

6、   拉伸命令，以拆分后的槽面为草绘平面；在草绘中选用偏置曲线命令，将模型的轮廓线向内偏置3CM距离，并将偏置曲线转为参考线；在参考线上绘出直径为3.5的圆，其定位尺寸如图所示。

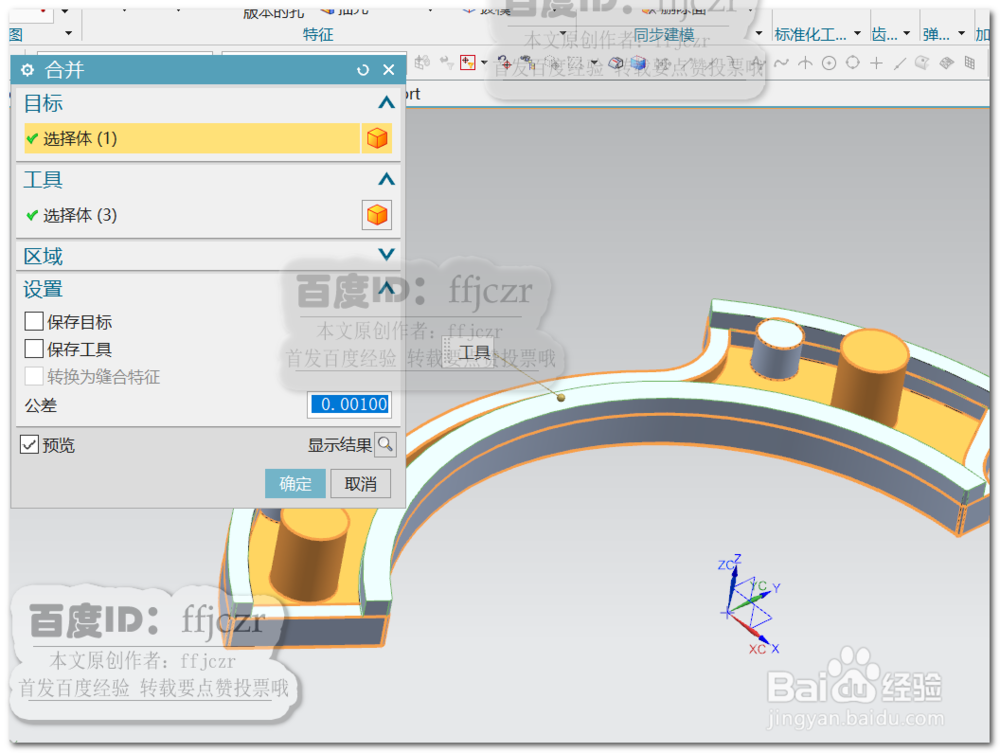

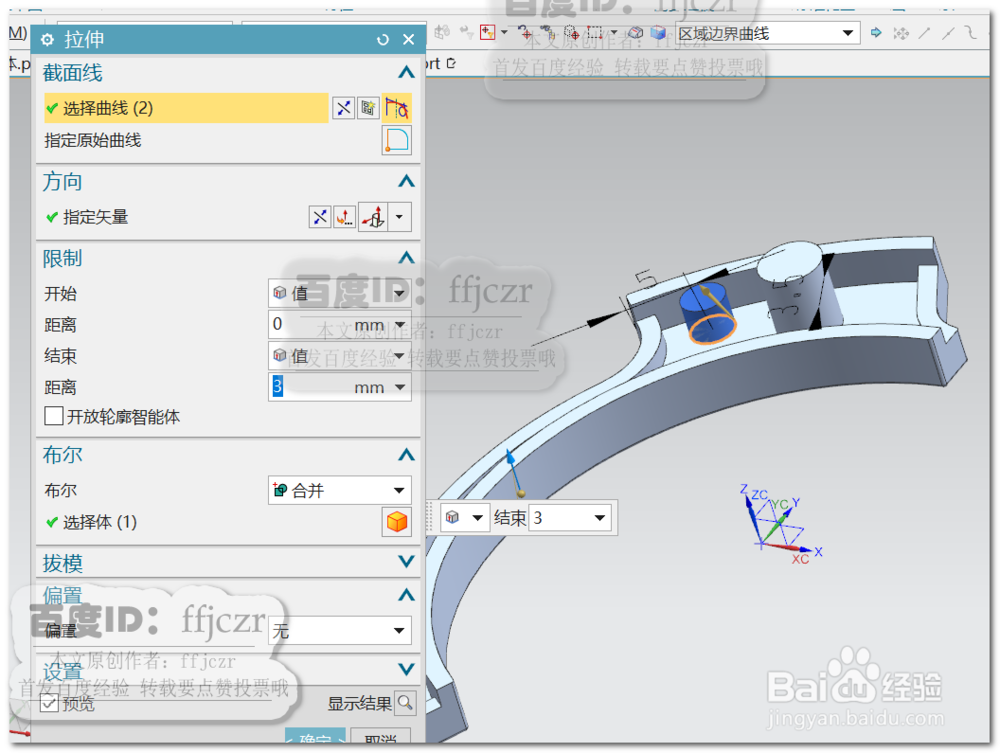

7、  拉伸对话框中，开始值为0，结束值为3，布尔为合并。

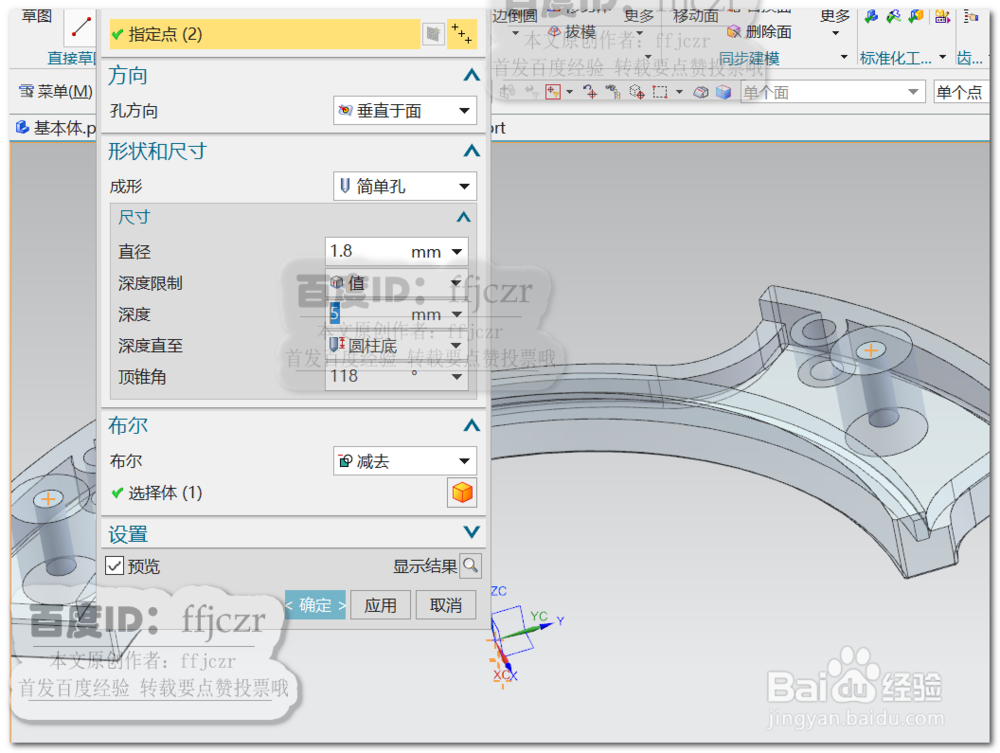

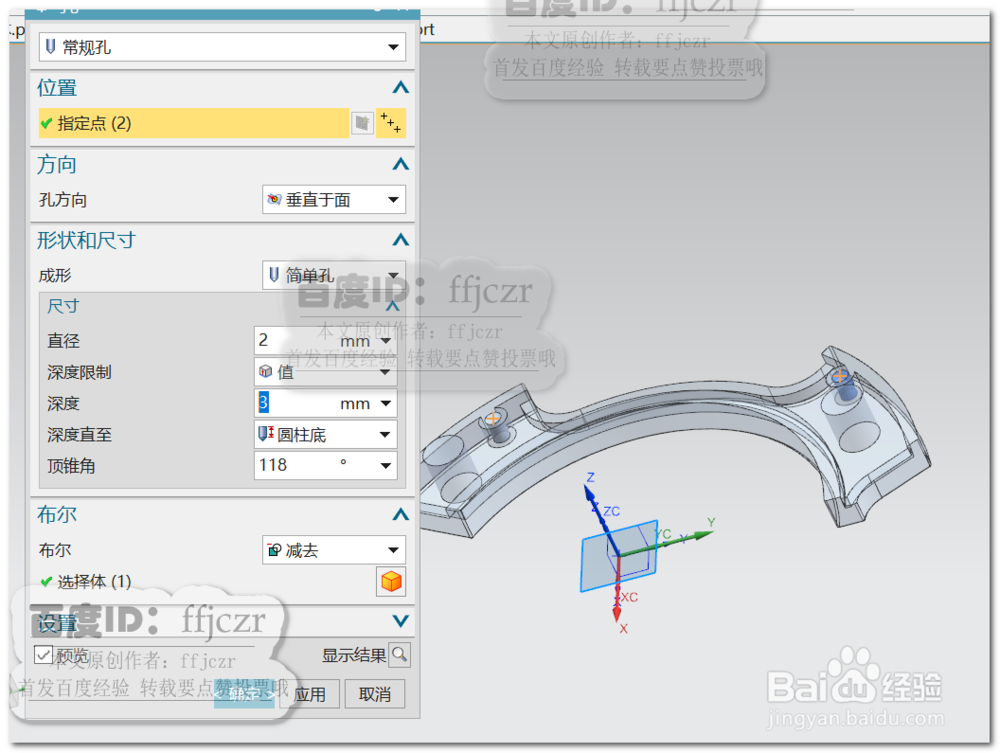

8、  选用开孔命令，创建二组孔；分别以第4第6步创建的圆柱端面圆心为定位点，二组孔径分别为2和1.8。深度为3和5。具体参数如图所示。

  致此手铐环左下壳体模型创建完成。
