电表GPRS无线远程自动抄表系统

1、数据中心主站运行集中抄表系统的计算机（服务器或PC机）称为主站，主站通过宽带网络与终端DTU相连。中心提供互联网IP地址及互联网出口（端口）。中心条件首先用一台能上网的PC机，条件必须能让外网访问的到，如运行中心软件的PC机在局域网里面，则要在局域网路由器做端口映射到本机PC，等这些条件具备之后在本机运行一个中心DEMO，开放一个端口，运行软件等待DTU的连接。系统软件抄表系统的核心部分是系统软件，它遵循DL/T645部标通讯规约，并有扩展性。抄表软件系统数据库为ORACLE数据库，运行于WIN98/2000/XP、NT的操作系统，易于使用。软件所能管理的用户数量没有限制。

2、二、终端设备---采用才茂CM3160V GPRSDTUCM3160V GPRSDTU采用ARM9高性能工业级嵌入式处理器，以实时操作系统为软件支撑平台,超大内存,内嵌自主知识产权的TCP/IP协议栈。为用户提供高速，稳定可靠，数据终端永远在线，多种协议转换的虚拟专用网络。针对网络流量控制的用户，产品支持语音，短信，数据触发上线以及超时自动断线的功能。同时也支持双数据中心备份，以及多数据中心同步接收数据等功能。公司产品已广泛应用于金融，水利，环保，电力，邮政，气象等行业。DTU在应用之前首先要进行设置，通过光盘配套的参数配置软件设置好数据中心的IP和端口及其它参数的设置，设置好之后串口和采集器串口对接，DTU上电之后根据事先设置好的中心IP和端口进行连接，成功连接到中心软件后即可双向透明传输数据。

3、采集器：收集电表数据传送到数据中心，它连接主站和电度表。

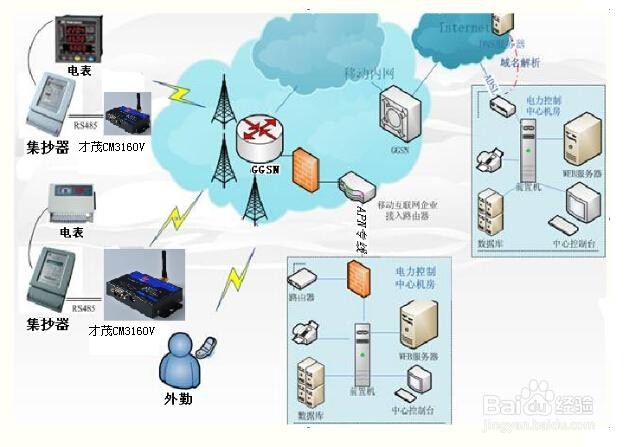

4、电度表：计量并显示用户的用电情况，将用电信息通过采集器传输到GPRS传输终端。这三个主要的组成部份是相互关联的主从关系。整个结构如下图所示：
