南通模具设计培训：模具设计-散件图

1、我们看到图中有四个镶件，如图1

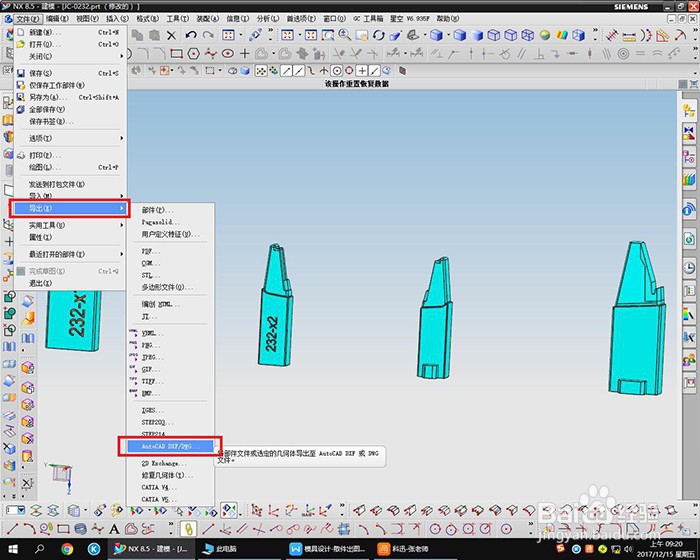

2、我们依次将其导出为CAD图档。使用UG导出功能，如下图2

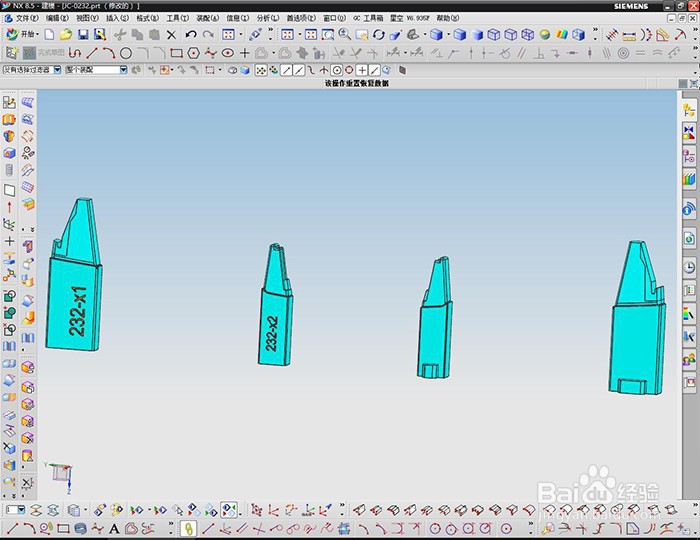

3、打开CAD出现如下图3

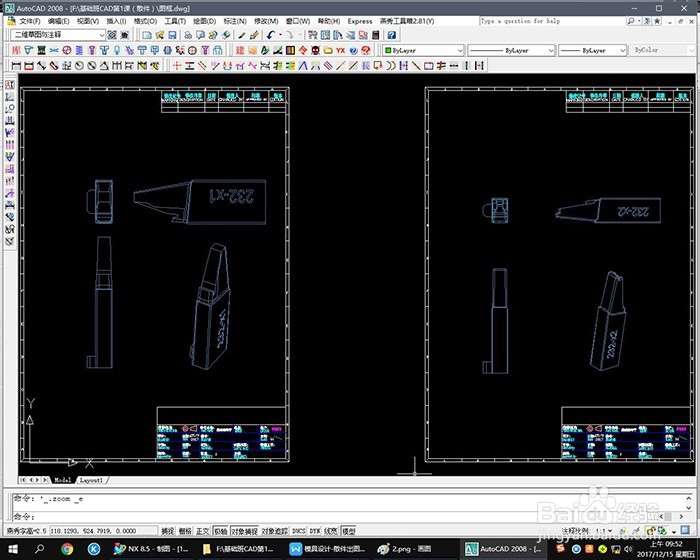

4、我们选择需要的视图保留下来，然后导入插入一个合适的图框，出现如下图4

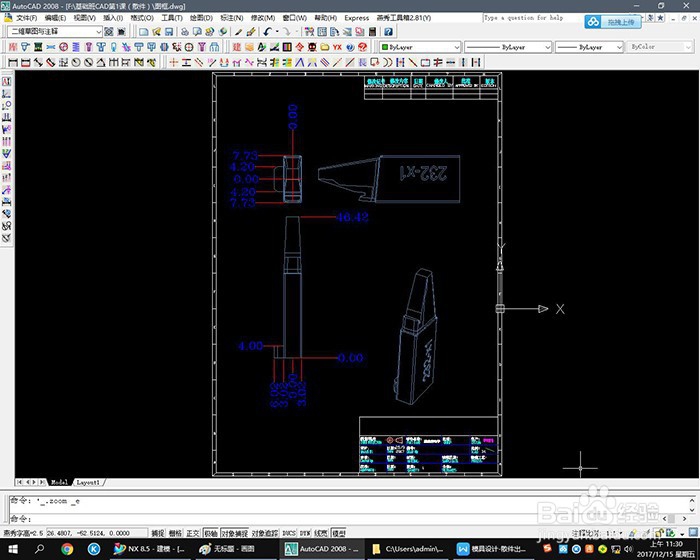

5、我们对其进行标数就行，如下图5

6、大家明白了吗？！作为一个模具设计师，你的水平的高邋冠判厩低其实并不在于你能设计多么厉害的模具，而是在于你是否在工作中，把每一个细节的地方都考虑到位。模具设计师是在细节地方凸显的！
