UG二维图中视图方位的设置方法

1、第一个办法是在model模块中保存视图，然后在工程图模块中选中保存好的视图进行放置。具体操作如下：先将视图旋转到需要的角度，可以鼠标旋转，也可以点击左下角的坐标轴进行旋转设置，输入要旋转的角度，按回车，视图角度符合要求后，按鼠标中键确认。

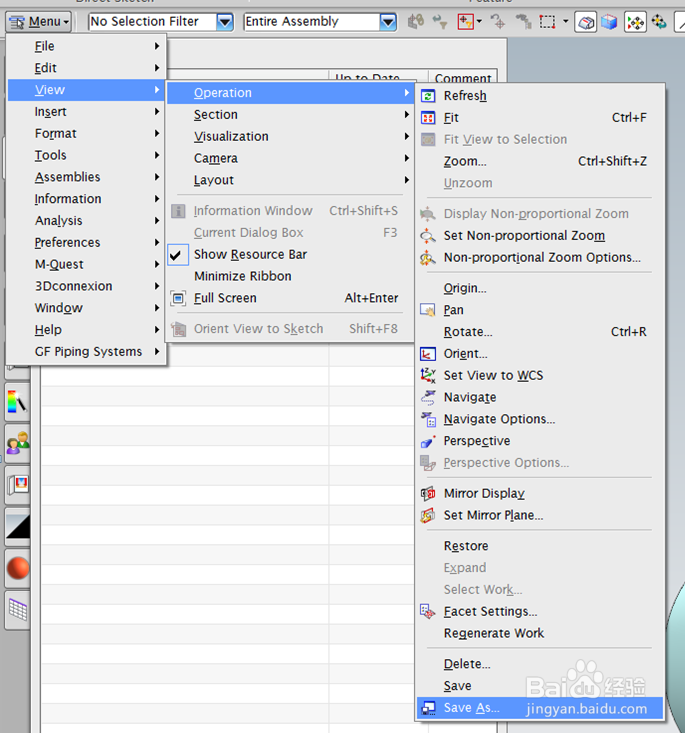

2、然后点击菜单中的视图→运行→另存为，弹出存储对话框，输入新视图的名称，确认退出。

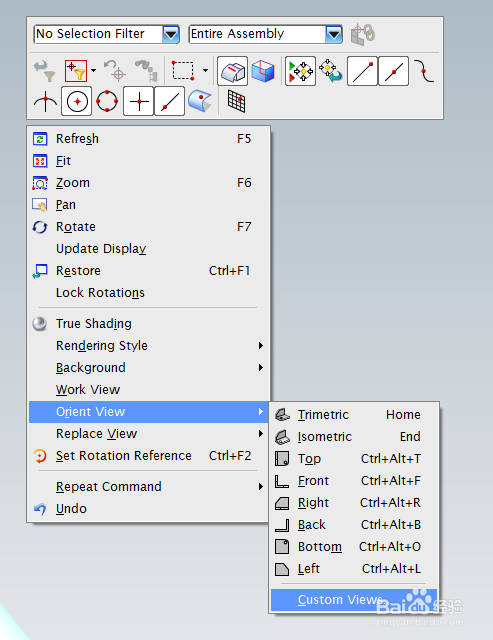

3、视图保存成功后，如何查看这个视图呢？在窗口空白处右击选中orient view→custom view，选择之前保存的视图名称，就可以查看了。

4、然后切回到工程图中，点击菜单的【基本视图】命令，在模型视图中选择调整好的视图，单击图纸就可放置指定方位的视图了。这里要注意，文件的选择，要选保存了视图的文件，否则在模型视图选项中是找不到之前保存的视图的。

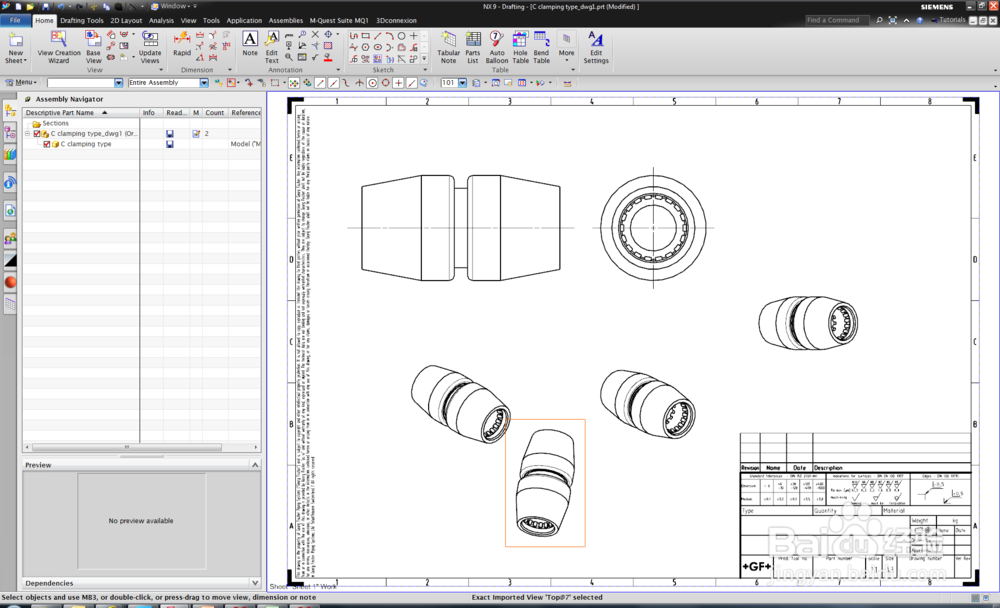

5、第二个办法，是直接点击菜单的【基本视图】命令，在模型视图中点击方位图工具按钮，出现小窗口，可以在小窗口中旋转调整视图方位，方法与在模型模块中调整一样。当方位调整好之后，中键确认，然后在图纸上单击，即可放置视图。
