Creo锥形尺寸标注方法

1、打开待进行锥形尺寸标注的零件模型，我们将把模型上一个草绘的偏移尺寸转换为锥形尺寸。

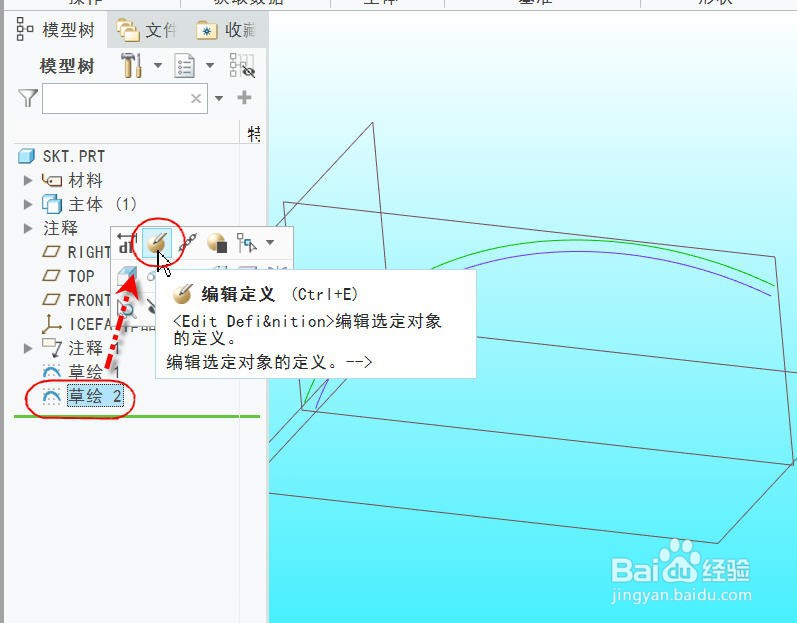

2、从模型树中找到并点击【草绘 2嘉滤淀驺】特征，在弹出的快捷菜单中点击【编辑定义】，进入该特征的草绘环境，可以看到当前是恒定的偏移尺寸。

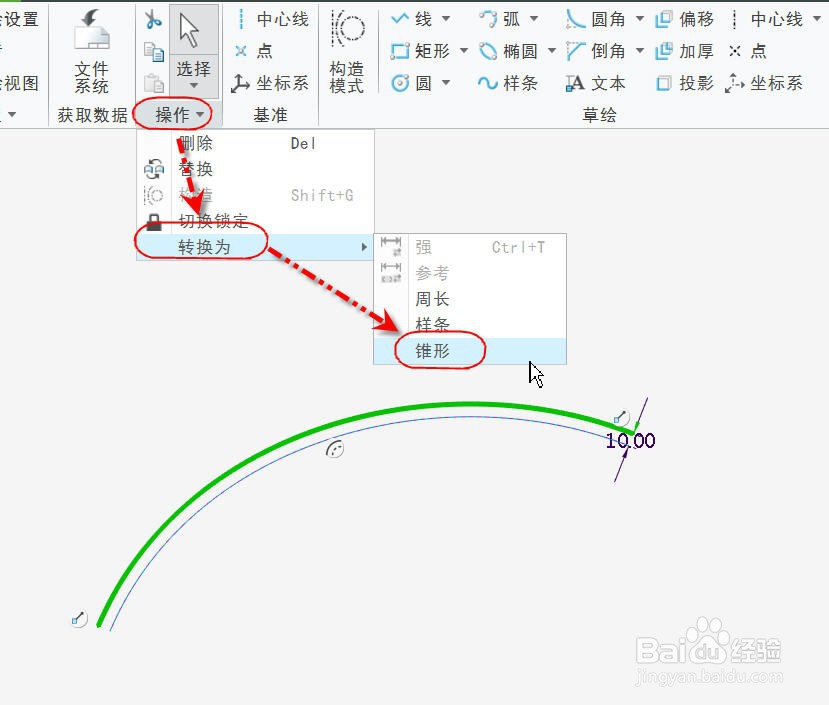

3、选中偏移出来的曲线，然后点击【操作】溢出菜单，点击并展开【转换为】，选择【锥形】

4、完成选择后，偏移尺寸将变为锥形，图形区的曲线上在另一个端点增加了一个偏移尺寸。如图所示

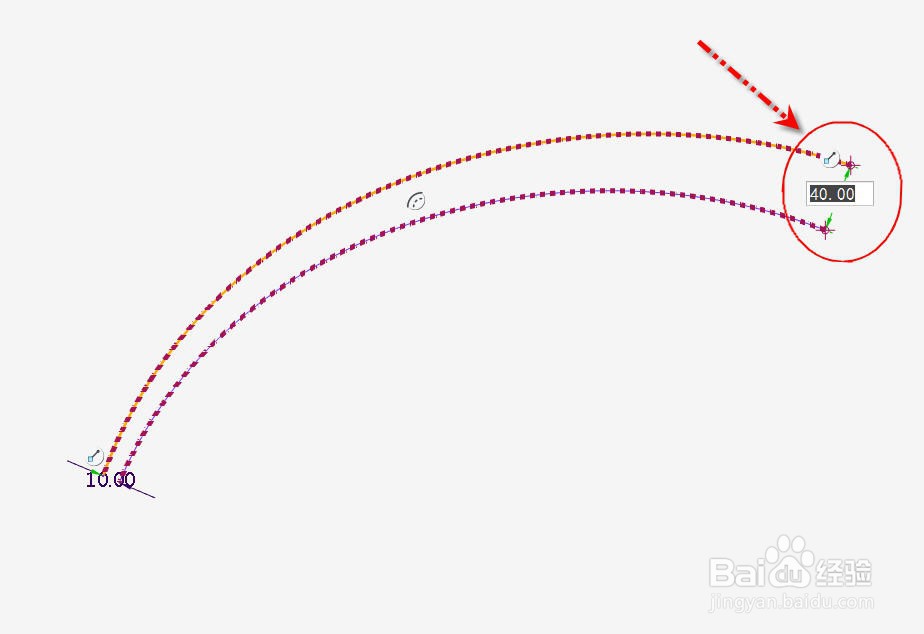

5、双击右侧端点的尺寸值，在输入框内输入40作为该端点的偏移值

6、双击左侧端点的尺寸值，在输入框内输入8作为该端点的偏移值

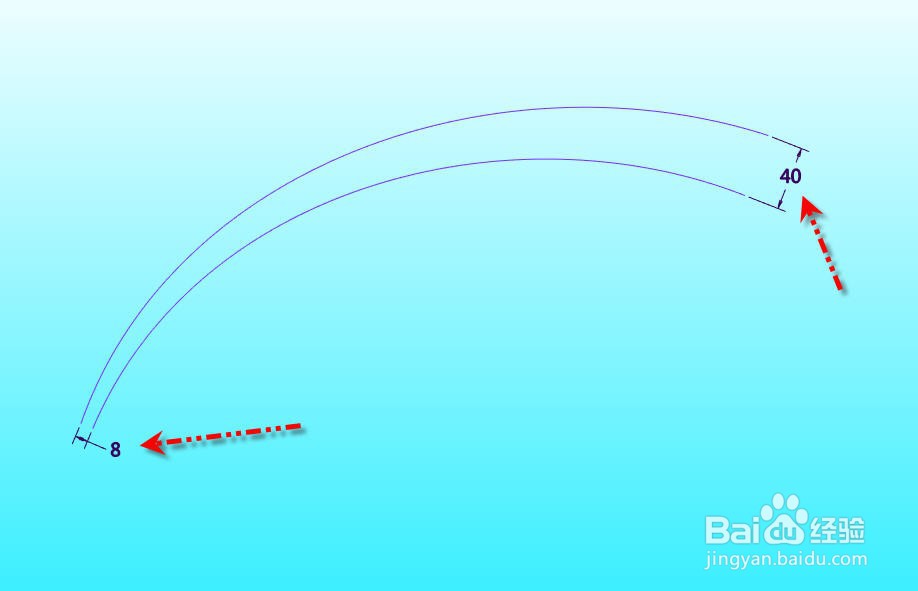

7、最后得到具有锥形偏移尺寸的草绘曲线，如图所示。
