Proe如何创建外螺纹

1、如下所示，打开Proe软件，新建一缺省的实体零件。

2、如下所示，执行【拉伸——放置——定义——FRONT面——草绘】，直接进入草绘环境。

3、如下所示，激活圆命令，以坐标原点为圆心画圆，双击修改直径为20，点击√，完成并退出草绘。

4、如下所示，设置拉伸高度为60，回车，

5、如下图所示，点击工具栏中的边倒角命令，设置倒角方式为2x2，选中两头圆形边线，回车。

6、如下图所示，执行【插入——螺旋扫描——切口】，

7、如下所示，看软件弹出的“切口：螺旋扫描”对话框和一个“菜单管理器”，点击“完成”

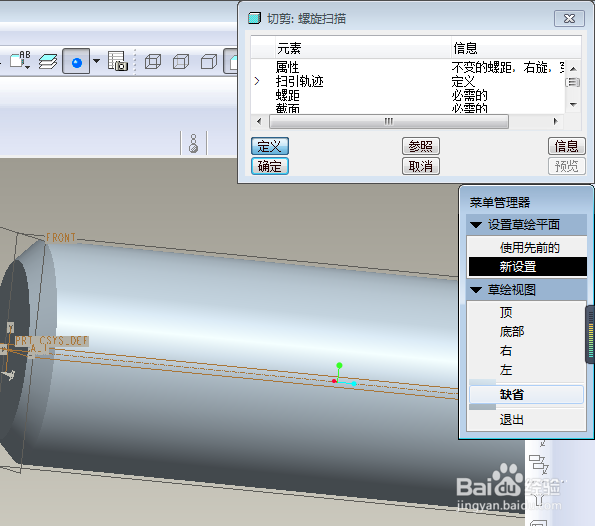

8、如下所示，先后点击“FRONT面——正向——缺省”，直接进入草绘。

9、如下所示，激活类似投影命令，投影出上边线，激活中心线命令，画一个中心线与横轴重合，至此，这个轨迹画好了点击√。、

10、如下所示，输入节距值2，点击√，

11、如下所示，激活直线命令，画一个三角形，健懔惋菹约束三边相等，激活标准命令，标准尺寸1.5，点击√，完成并退出草绘。

12、如下所示，点击“正向——确定”，

13、如下所示，隐藏所有的基准，、、、、、、、、、至此，这个外螺纹就创建完成了。
