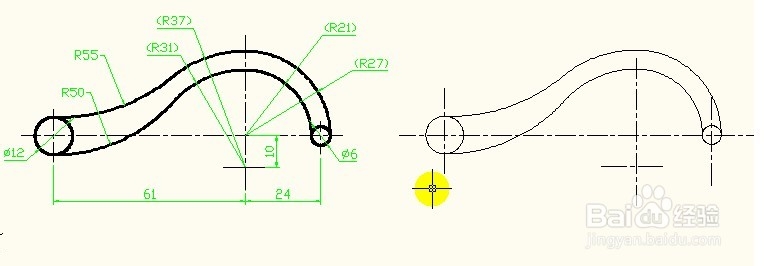

AutoCAD画零部件学作图法则并使用圆工具的命令

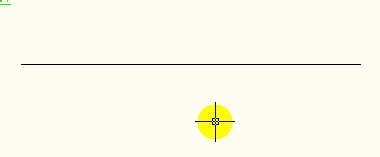

1、画出一条直线，

2、但所画的直线，却是实线，需要的是中心线，

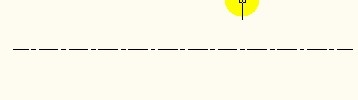

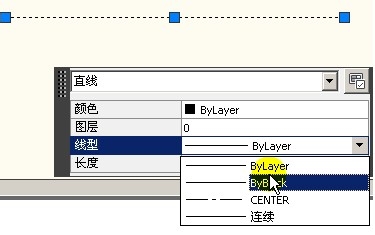

3、可以点击一下直线，把线形改为中心线。再按ESC键取消选择。得出如下图。

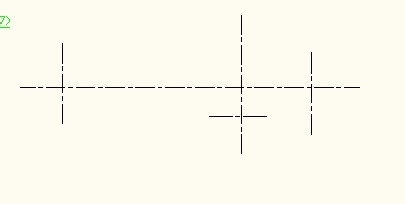

4、同理，把其它的中心线也画上。

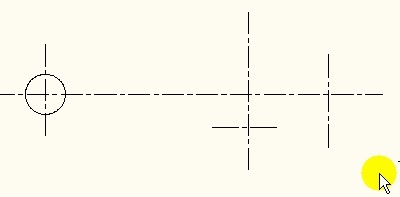

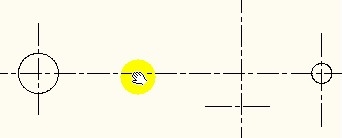

5、然后，使用圆命令，把左边的圆画上，如下图：

6、把右边的圆画上，如下图：

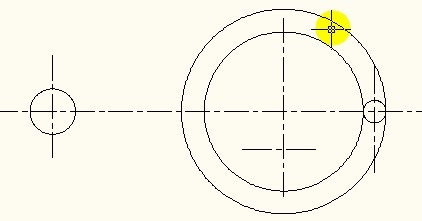

7、把半径为21和27的同心圆画上，如图：

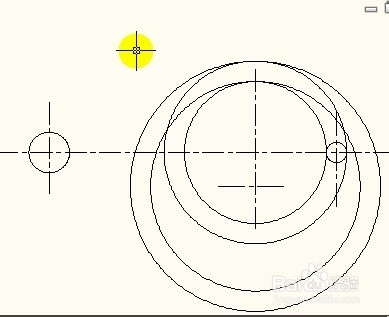

8、把半径为31和37的同心圆画上，如图：

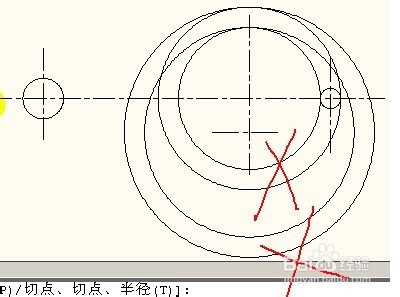

9、现在看起来比较乱，可以先删除没用的那些部分，如下图打叉的部分：

10、使用修剪工具，把下面和右边的没用的部分删除，还剩中间部分。如图：

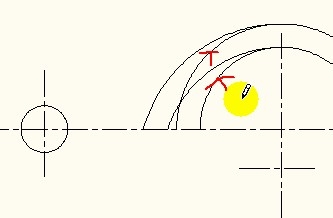

11、上图中打红叉的那两跟线，也是没用的，必须分清楚。使用工具，把它删除后，得出结果形成过渡区域：

12、半径55的那根圆弧，是与直径12、半径37的圆相切。如下图红色所画的两个部份：

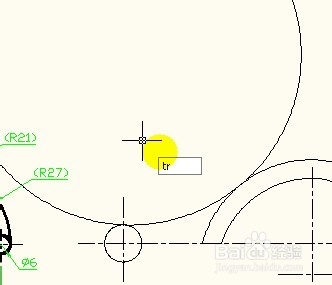

13、使用圆工具，相切、相切、半径命令，把圆画出，如果觉得有阻的话，可以先修剪一下：

14、另一条线，同理，作出，修剪后成图。
