TLHG-2017变压器有载开关智能试仪用户操作手册

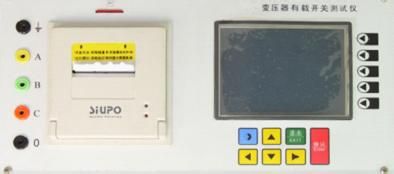

1、结构及面板说明：

1．打印机：本仪器采面版式前换纸SP-H4015PK型微型高速打印机，保证输出波形的精细平滑和测试结果的清晰。

2．显示器：本仪器配有320×240点大屏幕点阵式液晶显示器，控制器为SED1335，通过专用并行口与单片机相连，用于显示仪器的功能菜单、测量结果、参数设置、故障指示、波形曲线等。

3．键盘:仪器设功能键，功能依界面不同而变化；方向及控制键6个，上移、下移、左移、右移、确认、退出。

2、开机：

检查接线无误后，打开仪器电源开关。开机画面如图2所示。此时，若须修改当前测量开关的名称、档位、触发方式、系统时钟等，可按“设置”键键入主菜单进行设置；若须修改测量范围直接按量程进行修改，无须修改相关设置时，按“测试”键直接进行测试。查阅键查看已有波形。若有任何其它问题可按帮助键寻求帮助。

3、选择准备存储波形和参数的文件。按“上”键或“下”键改变所选的文件，按“退出”键修改完毕。

4、选择准备测量的初始档位。实际的档位值会随以后的测量而自动改变。如图4所示。档位以“xx-> xx”表示，按“上”键上调，按“下”键下调。例如档位为“07->08”,按“上”则变为“08->09”,反之按“下”则变为“07->06”，按“退出”键修改完毕。

5、年、月、日及时间的设置，其设置界面如图5所示。用“左”、“右”键选择要修改的位，用“上”、“下”键改变日期或时间，设置好后按“退出”键结束。

6、按“确定”键进入，屏幕中间弹出一个对话框，如图5所示。按“左”和“右”键选择要设置的项目，按“上”和“下”键修改所选项。设置好后按“退出”键结束。

7、在开机界面下按“量程”进入仪器测量范围设置。如图7所示。此时，按“左”、“右”键选择“小量程”或“大量程”，按“退出”键退出设置。开机默认为小量程模式，两者的区别是：小量程的最大测试电阻为20Ω，大量程的最大测试电阻为40Ω。
