SolidWorks旋转零件现有实体

1、以下图零件为例，改变黄色实体的角度位置。

2、首先，确定黄色殂翼瑟擀实体为独立的实体。在其生成时取消勾选“合并结果”成为独立实体后，才可运用“移动/复制”命令。

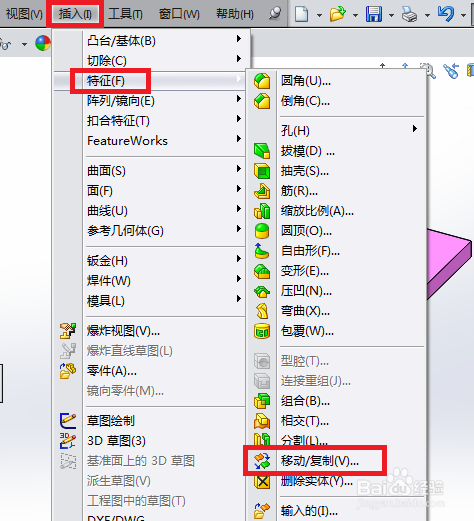

3、单击菜单栏的“插入”→“特征”→“移动/复制”。

4、当属性管理器为此界面时，单击最下方的“平移/旋转”按钮。

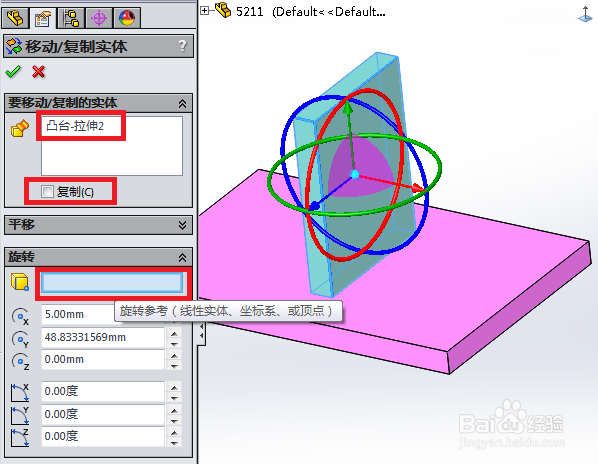

5、切换到如下界面，点击黄色实体使之显示在“要移动/翱务校肢复制的实体”选择框里，取消勾选“复制”，然后点击“旋转”下的选择框。

6、在旋转参数选择框里，可以选择一直线作为旋转轴，角度里可以输入负数。

7、结果如下图。

8、也可以选择一端点。继续单击“插入”→“特征”→“移动/复制”。

9、结果如下图。

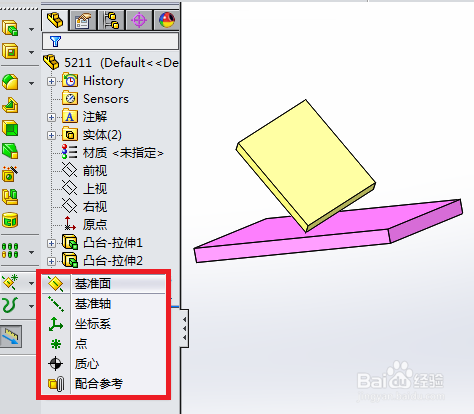

10、旋转参数里的直线和点还可以自己另外创建。
