CAD实例第25课 表格制作和文字输入

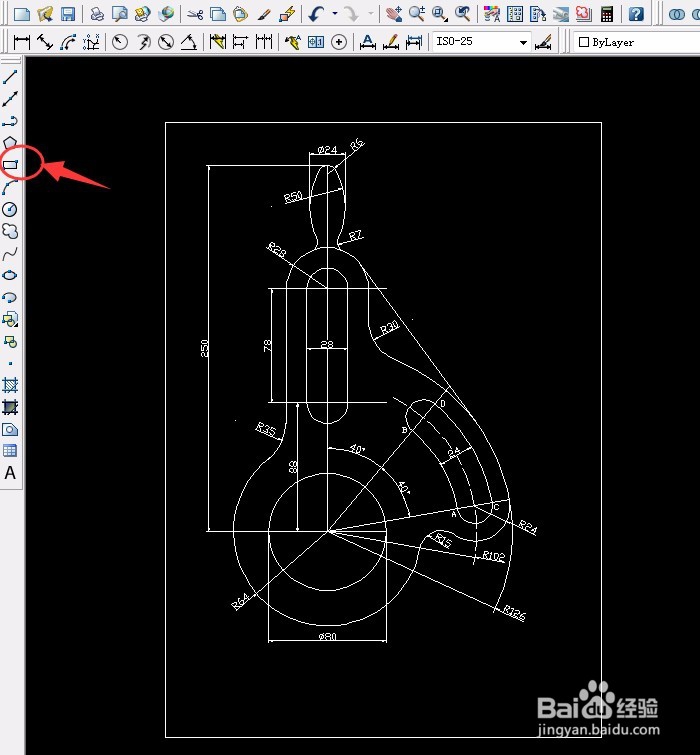

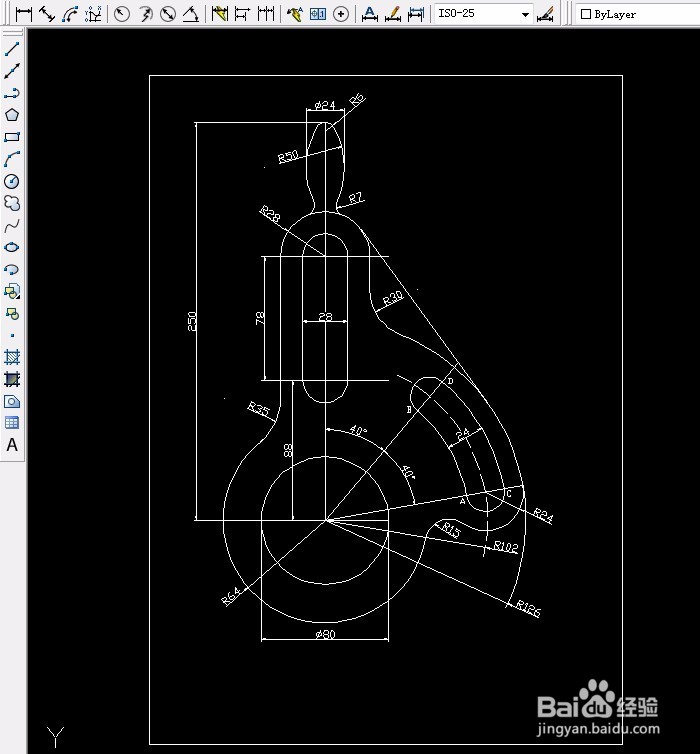

1、打开上一次做的圆形，单击用“矩形工具”画一个A3纸尺寸的矩形，297，420。位置可以用“移动工具”快捷键M移至合适位置，如图所示：

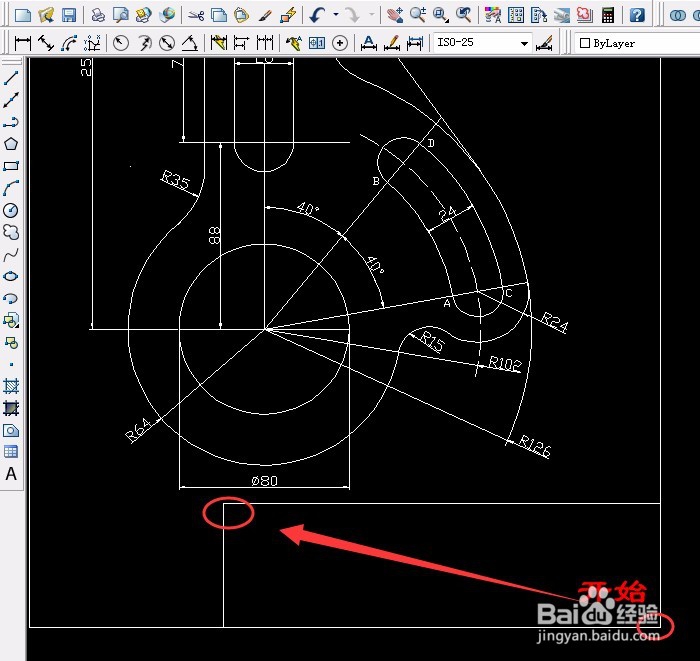

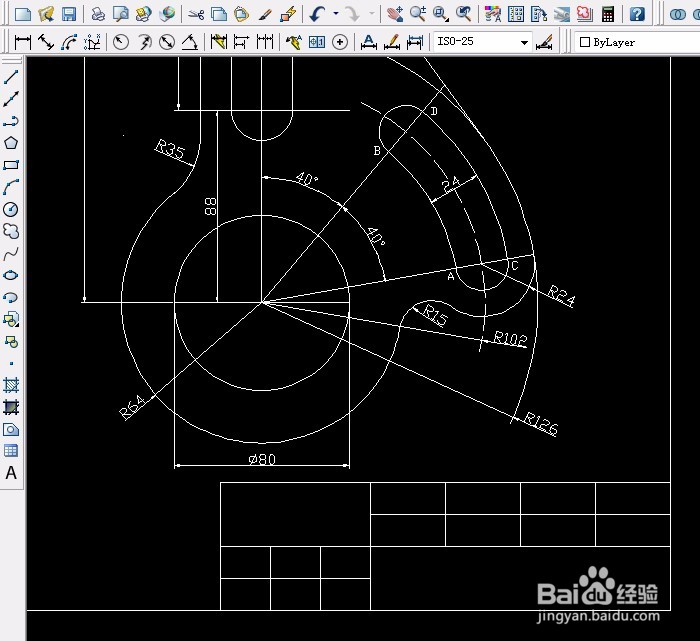

2、用“矩形工具”在右下角画一个大小合适的矩形（没有实际尺寸）从右下往左上角画。

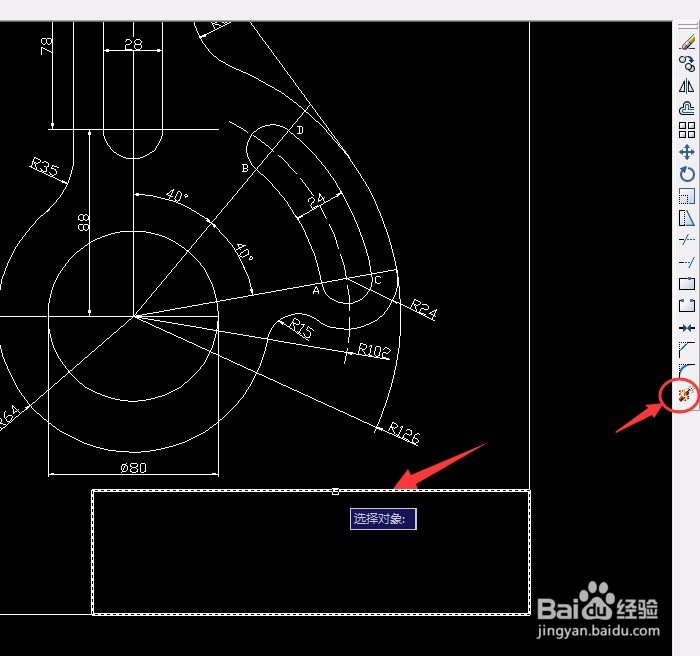

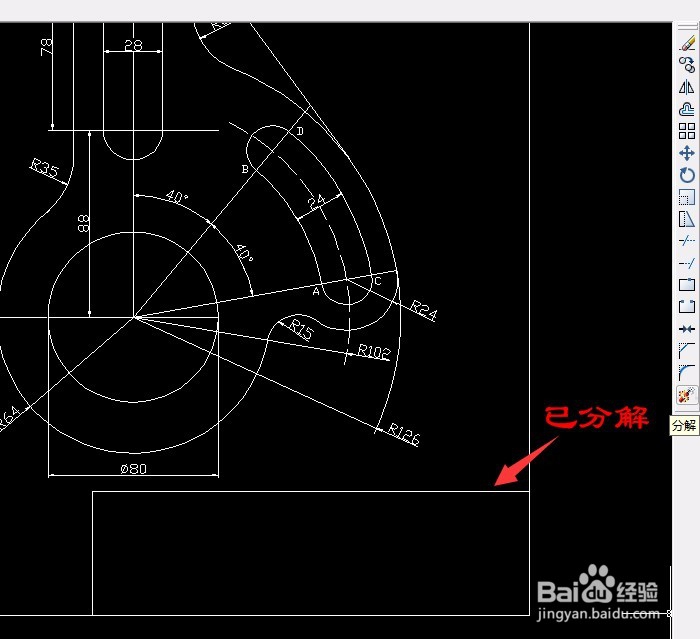

3、单击用“分解工具”分解刚画的小矩形，即原先是一个整体，通过分解成四条直线。

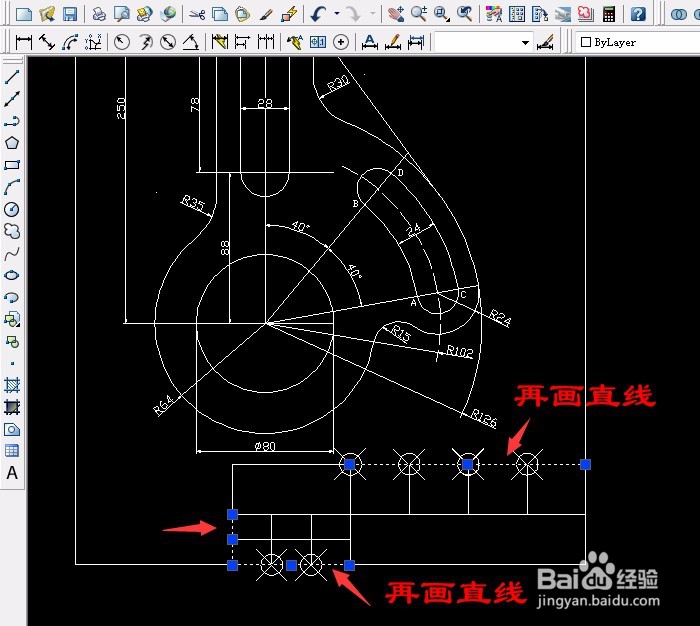

4、设置“对象捕捉”中“节点”、“诈魄器虞垂足”，单击“绘图”菜单→点→定数等分，单击“格式”菜单→点样式。画一些直线，再用定数等分。

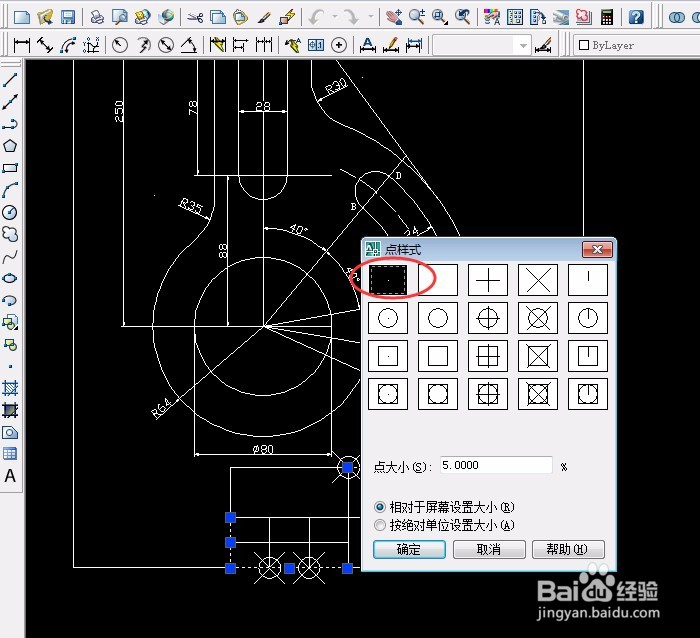

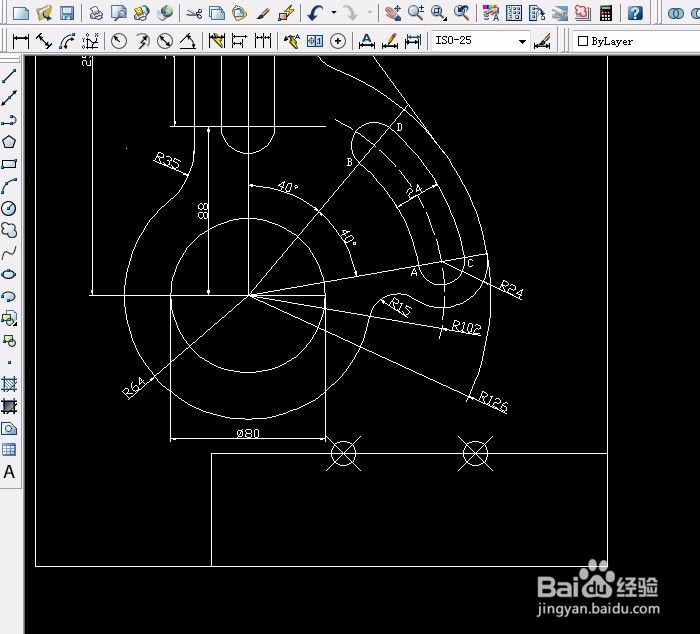

5、再单击“格式”菜单→点样式→对话框中选第一个，结果如图：

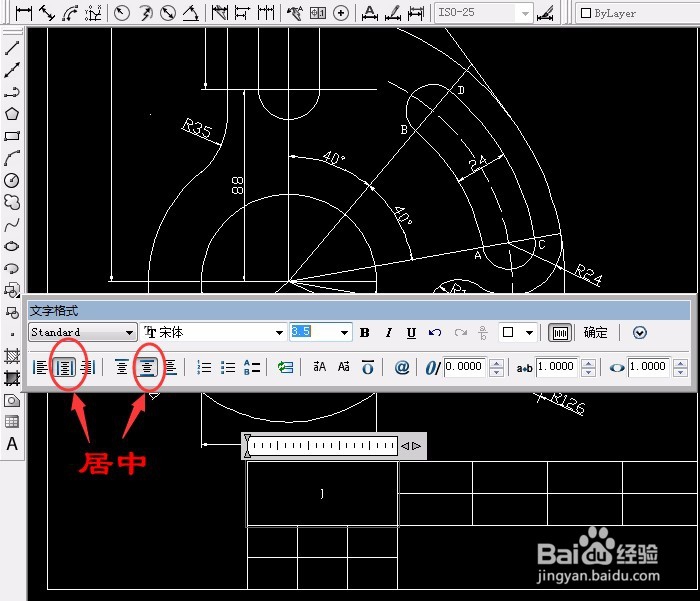

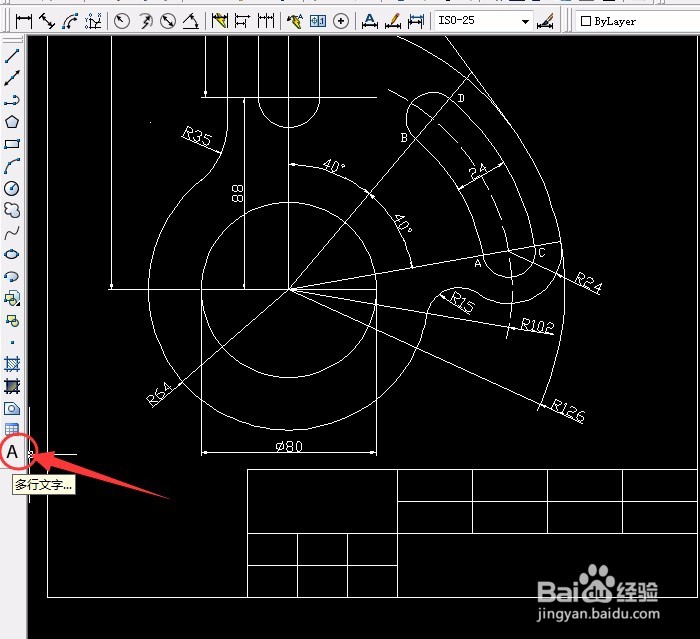

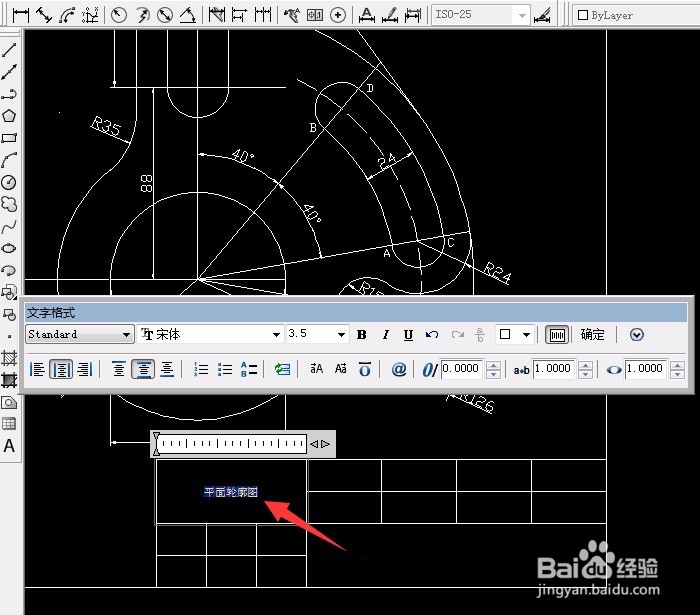

6、单击用“多行文字”选择范围，文字编辑对话框中选“宋体”，选“居中”，用Ctrl+Shift选择输入法输入文字。

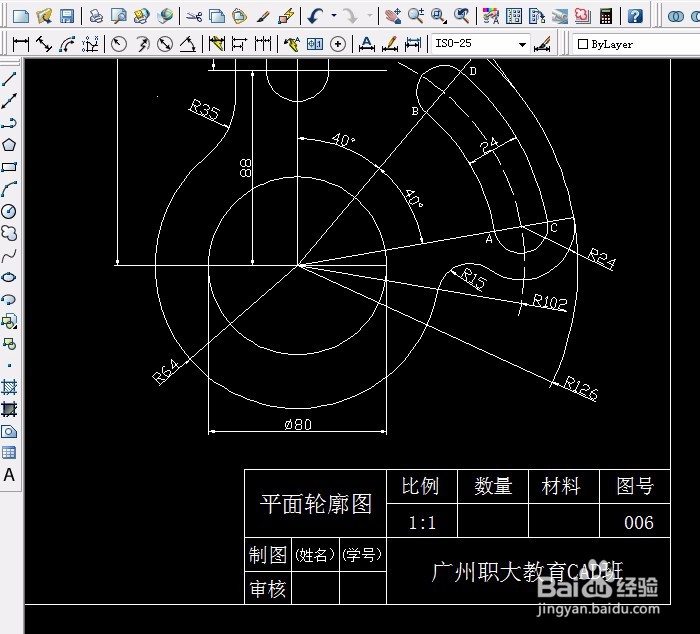

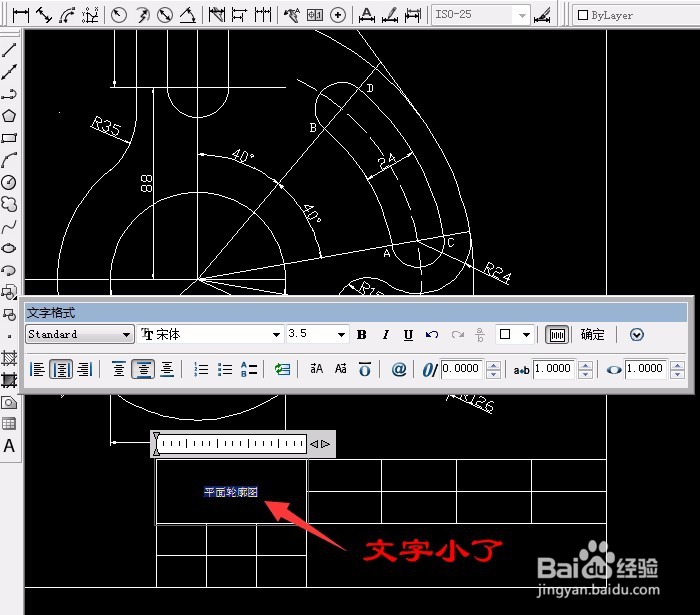

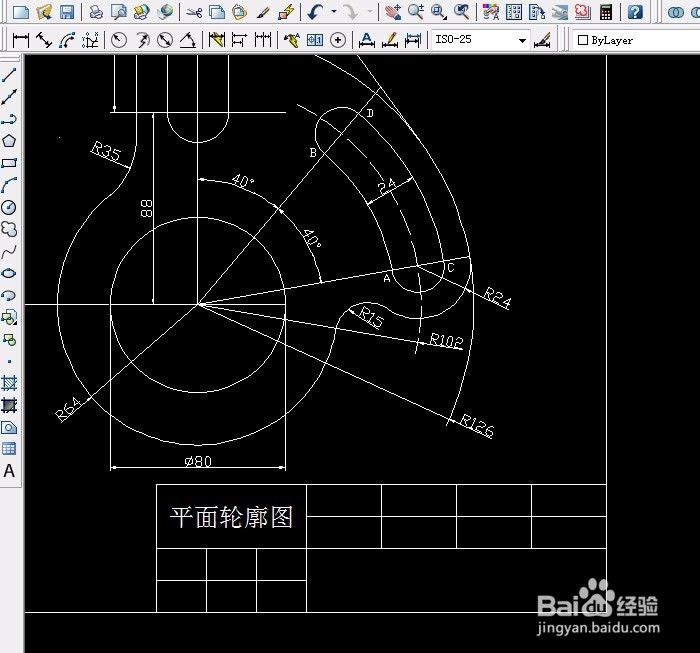

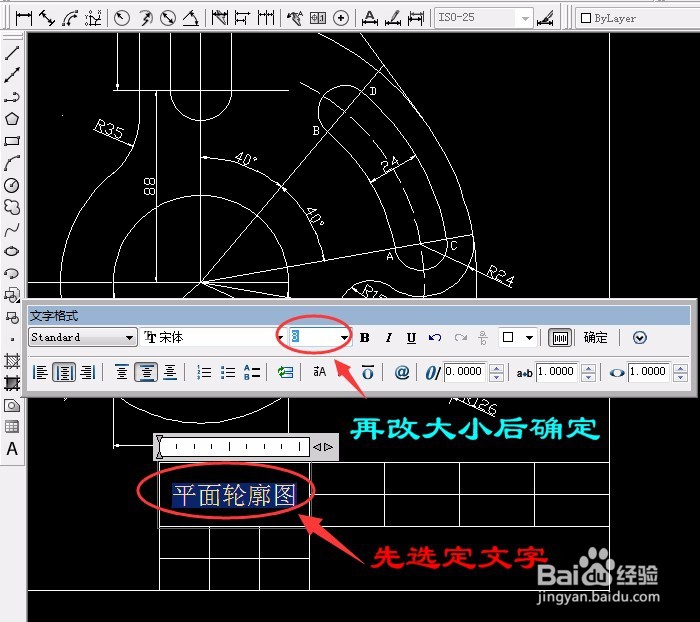

7、文字小了，先选定文字再改大小后确定，用同样的方法输入其它的文字。

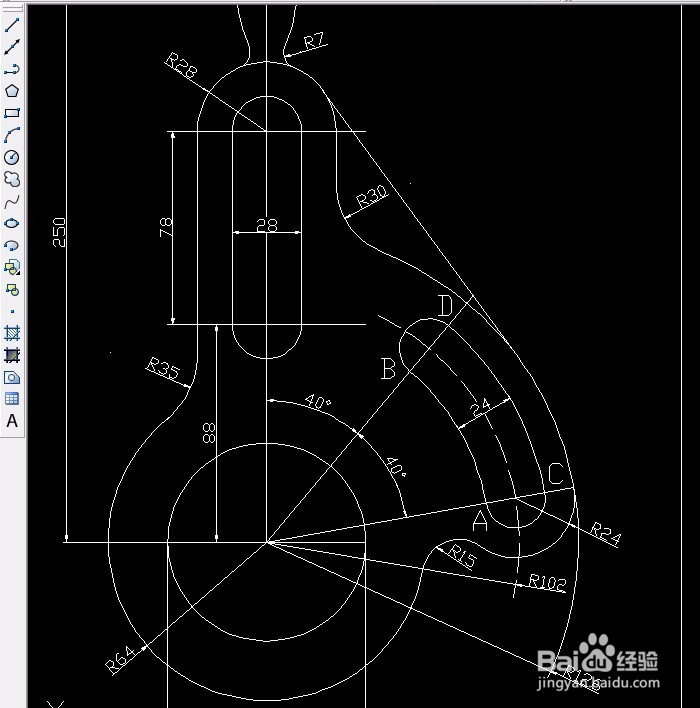

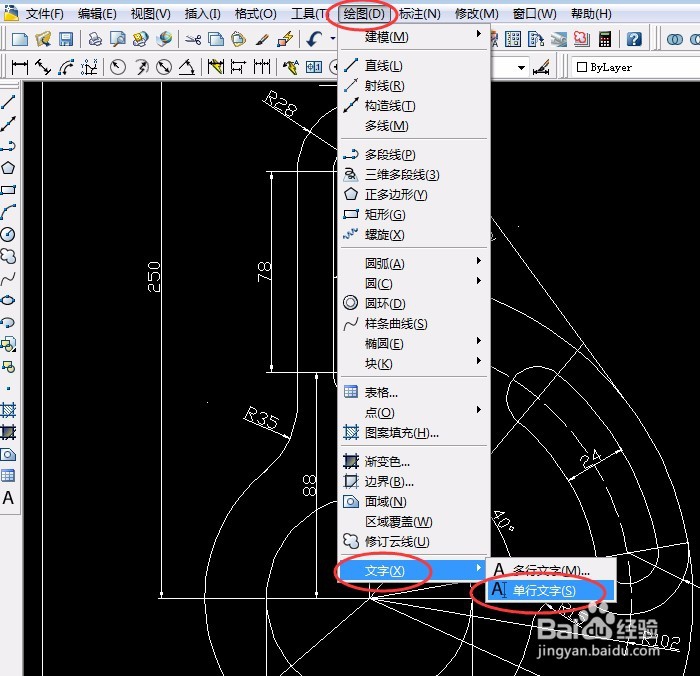

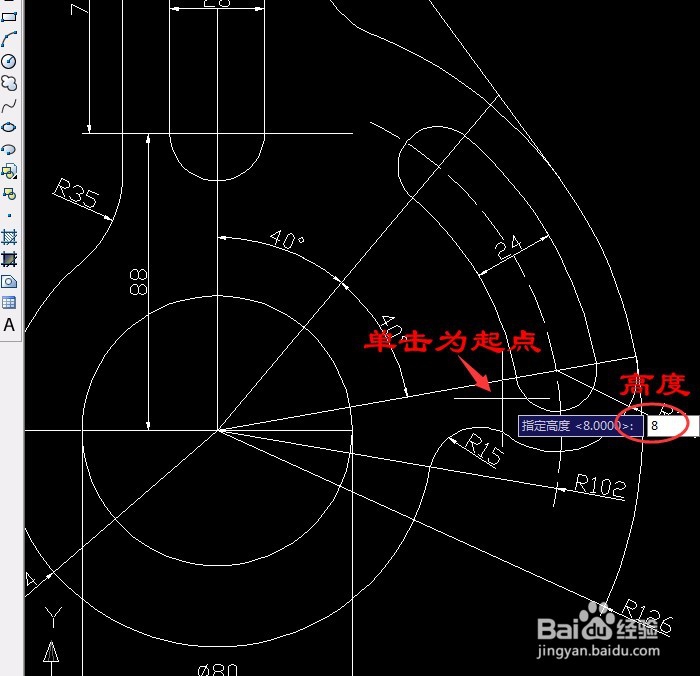

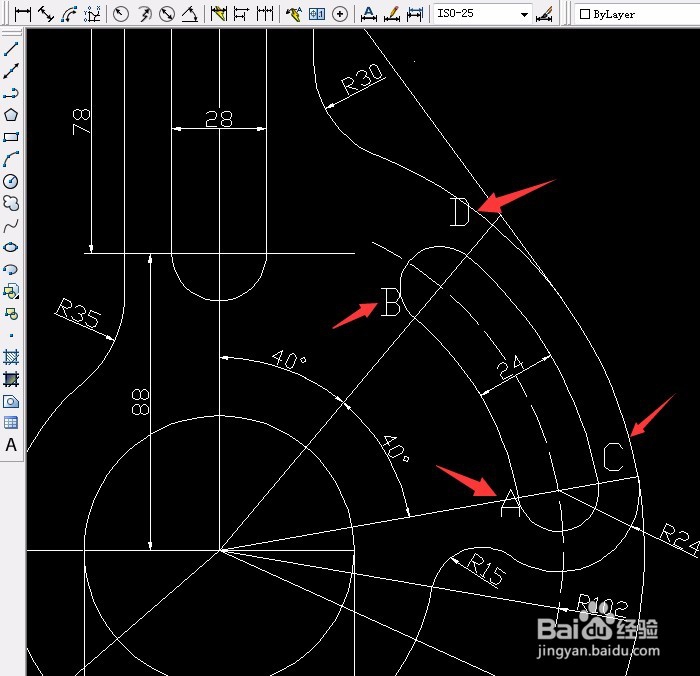

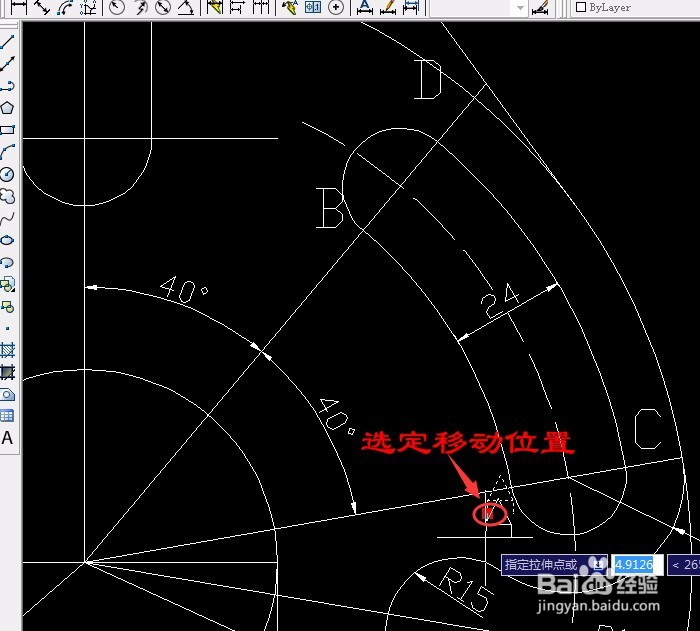

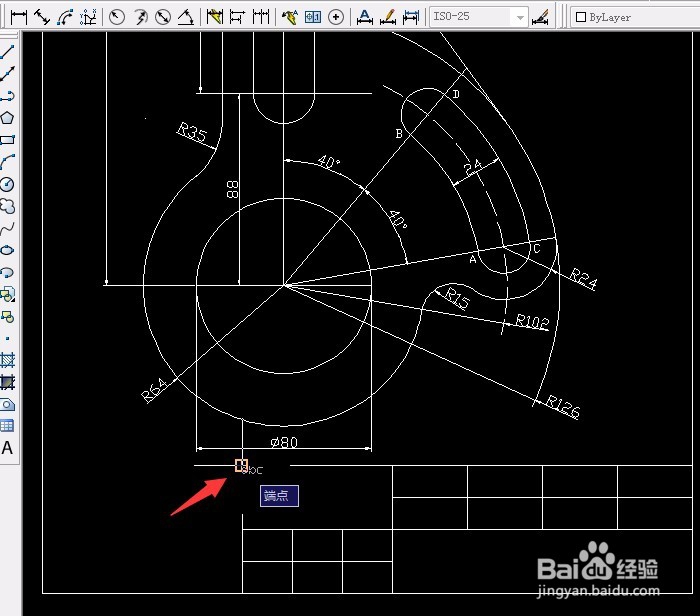

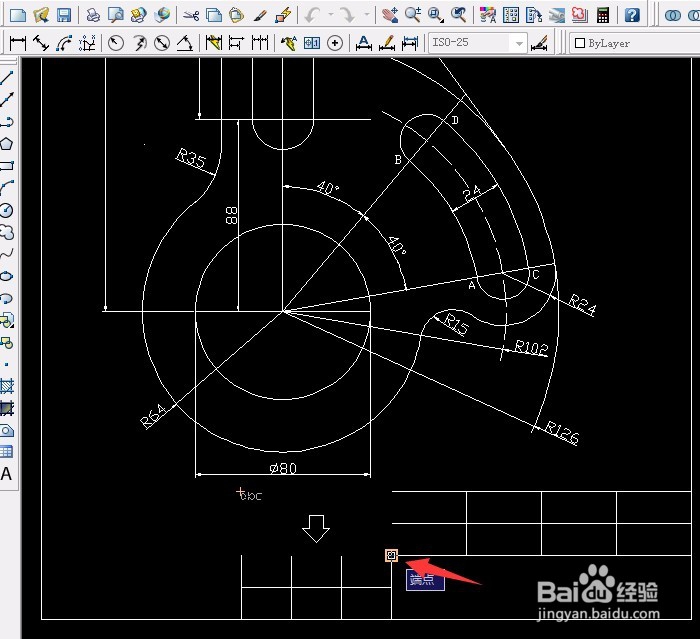

8、用单行文字工具输入字母，单击“绘图”→文字→单行文字，在适当的位置单击，输入文字高俣觊鄄幼度8确定，角度默认按确定，输入字母，再在其它位置单击输入字母，按两次确定。再重新选定移动至合适的位置。
