影视动画maya技术分析衰减深度帖图阴影

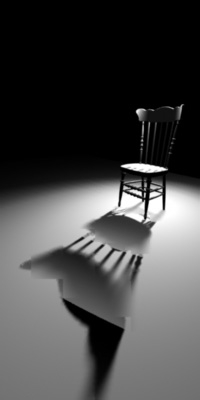

1、打开场景 attenuatedDmapShadow.mb 这个场景包含一个椅子模型和一个加上了 attenuated dmap shadow 效果的聚光灯 , 其名称为 dmapSoftShadow.

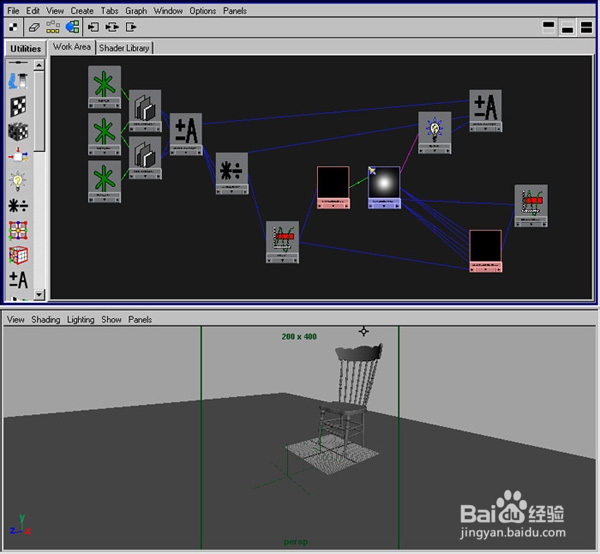

2、在 Hypershade 窗口中的 light 选项卡下选择 dmapSoftShadow, 并点击 Show Upstream Connections 按钮 . 便可以看到这个聚光灯的网络节点 . 这个网络是为了从最近点到最远点淡化阴影而设置的 . 它包含 3 个 Locators, 一个灯光信息节点以及一些能驱使两个 Ramp textures 调整阴影的过滤尺寸和颜色属性的数学节点 .

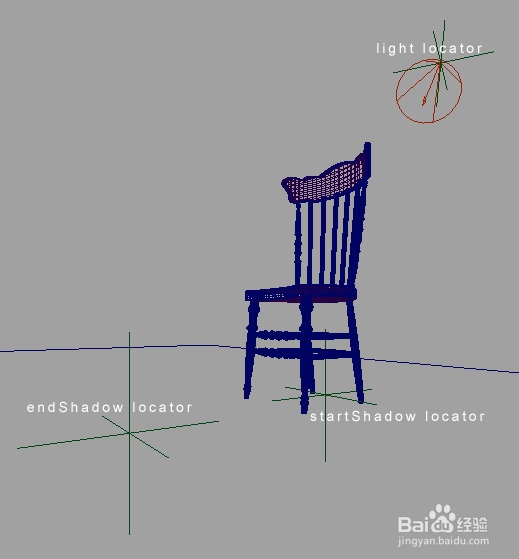

3、　Locator 的作用是在空间里标定位置 . 第一个 Locator 的位置就是聚光灯的位置 , 他和聚光灯之间有 constrained 的联系 . 另外两个 Locator 分别在阴影的开始和结束的位置 .

4、第四步　　这 3 个 locators 与 2 个 Distance Between 节点连接 .Distance Between 节点是用来计算聚光灯和另外两个 locator 的距离的 .　　Distance Between 节点输出的是 3D 空间上两点间的距离 . 是通过下面的公式计算的 .　(x1,y1,z1) 和 (x2,y2,z2) 分别是两个 locator 的坐标 .　　注意 : 必须用 MEL 命令来创建 Distance Between 节点 , 输入 createNode distanceBetween; 命令 . 这个节点不会在 Hypershade 出现 . 你必须在 Outliner 中用鼠标中键把它拖到 Hypershade 中去 .

5、　然后把聚光灯到两个 locator 的距离连接到 plusMinusAverage Utility 节点上 . 并将此节点设为 Subtract 方式 . 这是一个将聚光灯到两个 locator 的距离相减的工具 . 我们可以了解到两个距离之差 ( 注意这里是遵循矢量加减法则 )　　这个距离上的差值将决定两个 Ramp texture 节点如何影响 dmap shadow 的 Filter Size 和 Shadow Color.

6、为了确定聚光灯到某个点的距离 , 必须使用 Light Info Utility 节点 . 和 Sampl髫潋啜缅er Info 节点相似 ,Light Info 节点与其他节点连接时能提供某个被渲染点的信息 .　　Light Info 与 Sampler Info 不同之处在于需要将一个灯光信息连接到 Light Info 上 . 你会注意到在渲染网络中 dmapSoftShadow 聚光灯的 worldMatrix[0] 属性连接到了 Light Info 节点的 worldMatrix 属性上 . 它告诉了 Light Info 从场景中的什么地方计算输出属性 Sample Distance.　Sample Distance 是从聚光灯中心到某个被渲染点的距离 .注意 :Light Info 节点在确定 Sample Distance 时十分有用 .

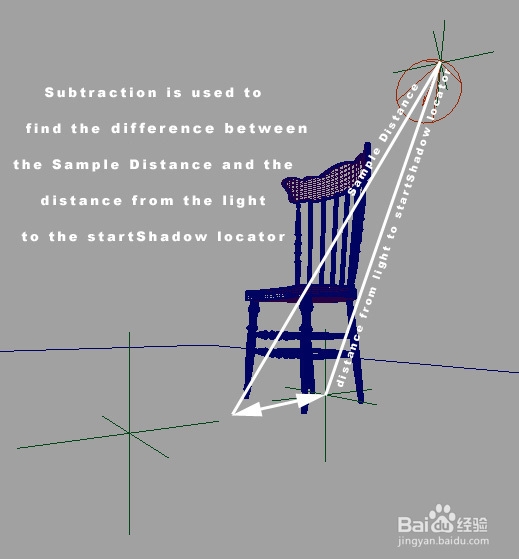

7、第7步 和第5步 的方法类似 , 我们用另一个 plusMinusAverage 节点来确定 Sample Distance 和聚光灯到 startShadow locator 的距离差 . 为方便起见 , 这个差值命名为 sample point difference.

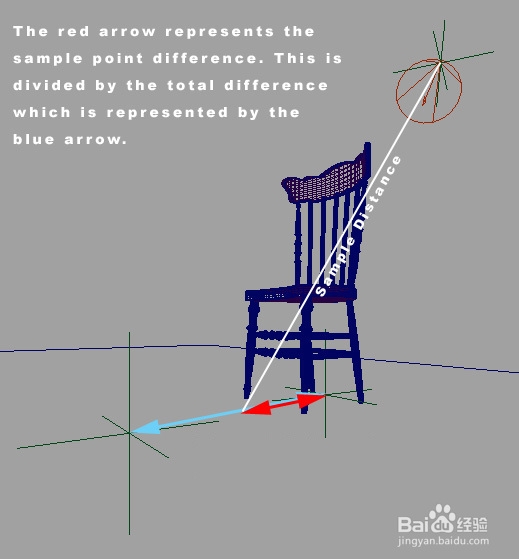

8、上一步中得到的 sample point difference 是用来调整阴影的 . 如果这个值比较小 , 那么被渲染的点就离 startShadow locator 比较近 . 如果这个值比较大 , 那么被渲染的点就离 startShadow locator 比较远 .　　但是这个 sample point difference 地值可以是从 0 到一个很大的数 . 这个无限的范围不太适合用于 Ramp 节点 .Ramp 节点适合于 0-1 的范围 . 为了解决这个问题 , 需要使用一些数学手段来把这个距离差值转化到 0-1 的范围内 .　　我们把 Section5 中得到的聚光灯到 startShadow locator 和 endShadow locator 的距离之差称为 total difference.　　使用 Multiply Divid 节点 , 计算出 sample point difference 与 total difference 的比值 . 即 sample point difference 在 total difference 所占百分比 . 这样就把 sample point difference 转换到了 0-1 范围内 .　　注意 : 对于位预 startShadow locator 与聚光灯之间和 endShadow locator 之外的点的返回值将不在 0-1 之间 . 我们将在下一个节点 Clamp 中调整 . 因此 locator 的位置并不需要十分精确的位于阴影开始和结束的地方 . 我们可以以后在做调整 .

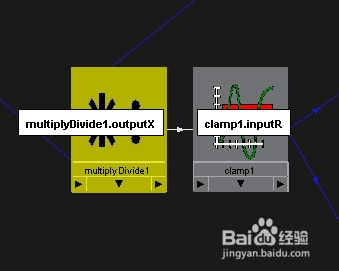

9、Clamp 节点能把输入值限制在一定范围内输出 .Multiply Divide 节点在被连接到 Ramp 节点的 vCoordinate 属性之前 , 将通过先 Clamp 节点来限制范围 .Clamp 的 Min 和 Max 分别设为 0 和 1. 这意味这从 Multiply Divide 节点过来的输入值在 0-1 之间的保持不变 . 小于 0 的按 0 输出 , 大于 1 的按 1 输出 .

10、注意 : 在 clamp 节点中只使用 x-channel. 这是因为距离这个属性是单值的 . 当输入的是 3 值类型的数据时 ( 例如颜色的 RGB 值 ) 就要用到其他的 channel.

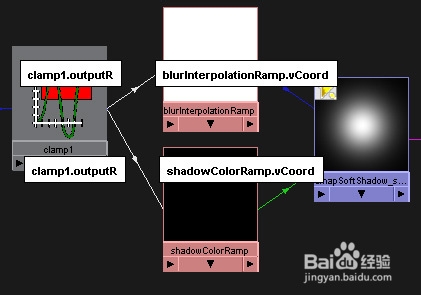

11、在这个渲染网络中 ,clamp 节点的输出值将连接到 Ramp 节点的 vCoordinate 属性上 .0 表示 vCoordinate 在底部 .1 表示 vCoordinate 在顶部 .

12、我们可以通过调整 ramp 的位置和数值来控制输出 . 最后 ramp 将连接到聚光灯的 Filter Size 和 Shadow Color 属性上 . 注意 : 如果输入的数据没有经过 clamp 节点 , 在 0-1 范围之外的数据将重复 coordinate 的值 . 会导致一些不可预料的结果 .( 如下图 )

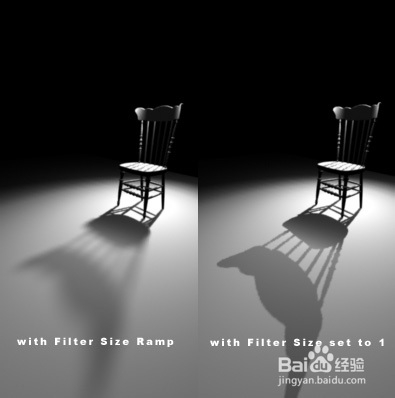

13、最终将用 2 个 ramp 节点来皮薹匆热控制 dmap shadow 的 Filter Size 和 the Shadow Color 属性 .Filter Size 将影响 dmap shadow 的柔化和模糊效果 . 本例中它被 blurInterpolationRamp 节点控制 . 这个节点有两个 color entries. 在底部设为 2, 在顶部设为 32.这意味着 Filter Size 的最小值为 2, 这个值用于渲染离 startShadow locator 最近的点 . 而最大值 32 将用于渲染离 endShadow locator 最近的点 . 这能给 dmap shadow 产生柔化的衰减效果 .下图是将 Filter Size 设为 1 和不设置的比较 .

14、为了加强最终效果 , 我们把另一个 ramp 节点连接到 Shadow Color 属性上 . 这个 ramp 的两个 color entries 的值分别设为 0.5 和 -0.5. -0.5 将 startShadow locator 附近的阴影变暗 . 而 0.5 使 endShadow locator 附近的阴影变亮和透明 .
