如何用UG12.0中创建一个椭形横网模型

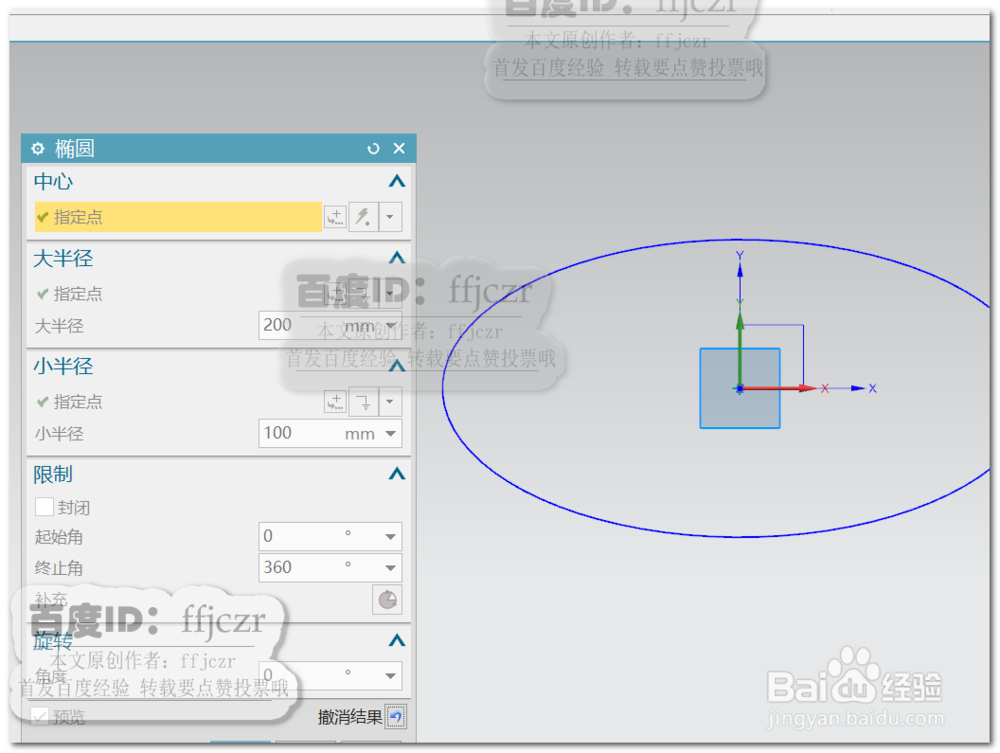

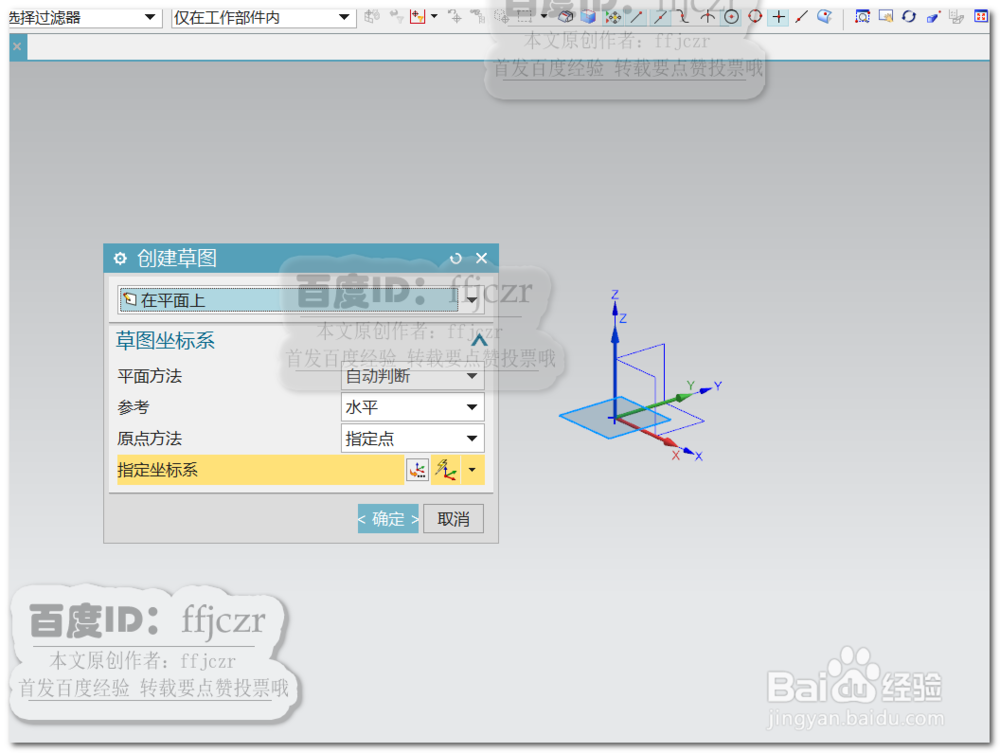

1、 创建外网的椭形圈，选用XY面作为草绘平面。在草绘中以坐标原点为定点，大径为200，小径为100的椭形。

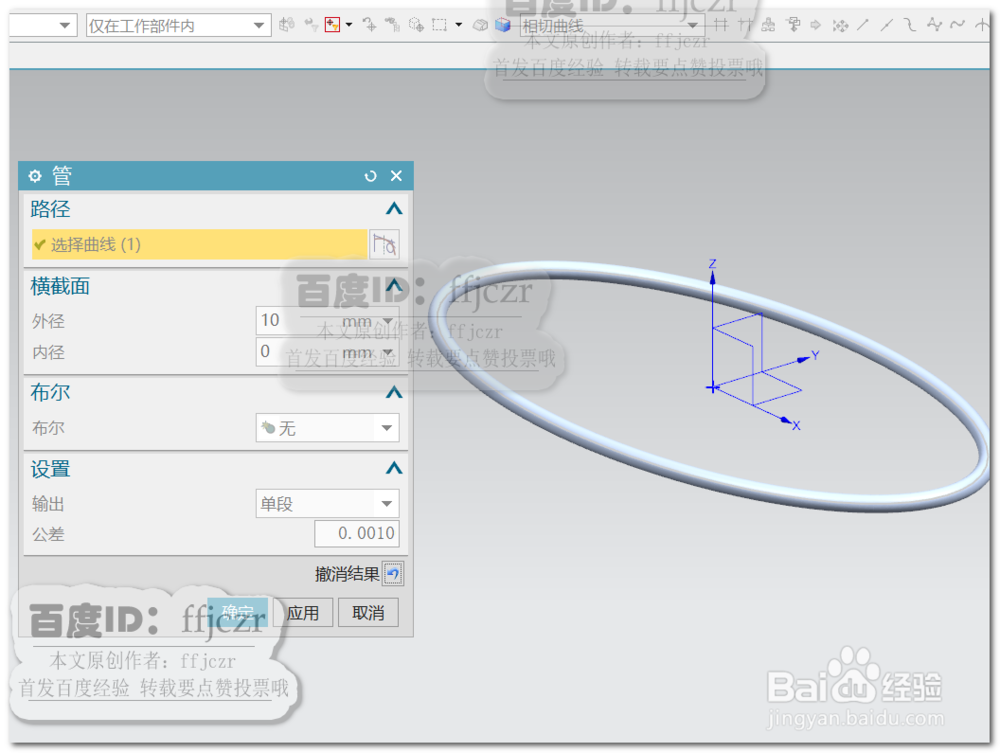

2、选用管道命令，路径为上步草图的椭形。管外径为10，内径为0.

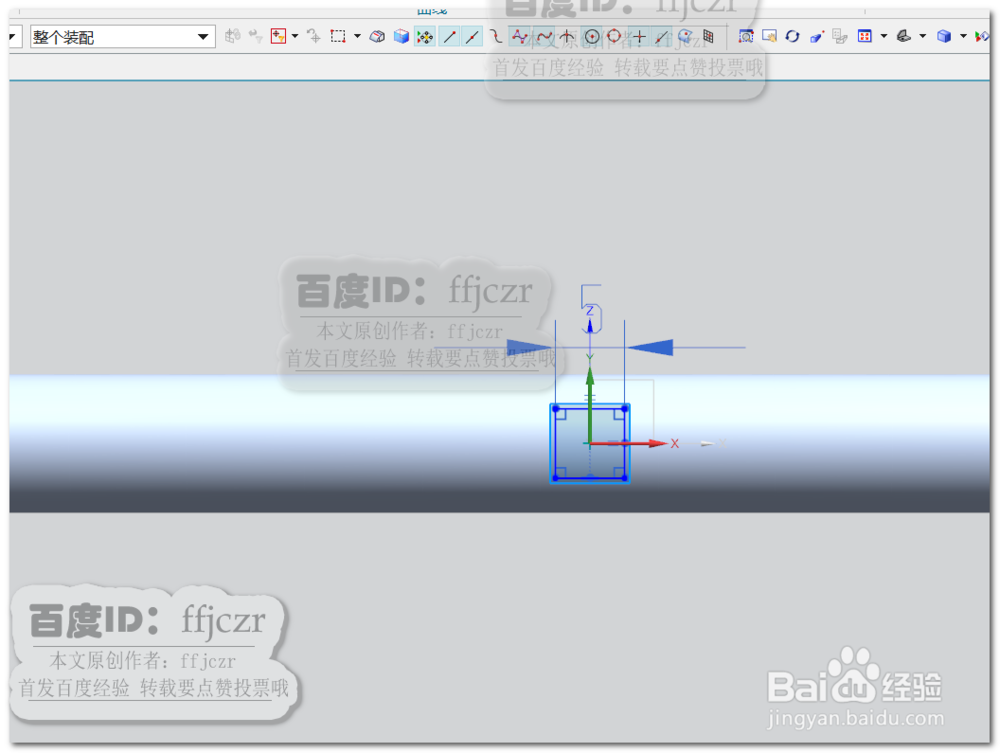

3、 选用拉伸命令，以XZ面为草绘平面。在草绘中，以坐标原点为中心，绘出5*5的正方形。

4、 选用线性阵列曲线命令，将矩形向右阵列节距为10，数量为20。

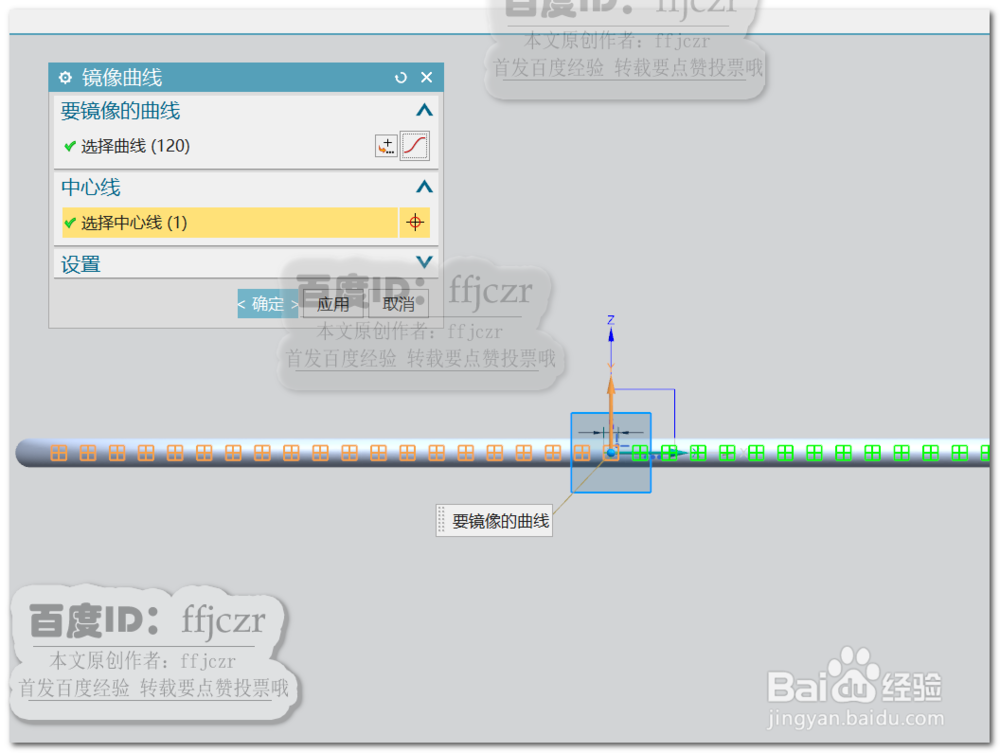

5、 用镜像曲线命令，将上步阵列的正方形，镜像到左边。得到横网的截面线。

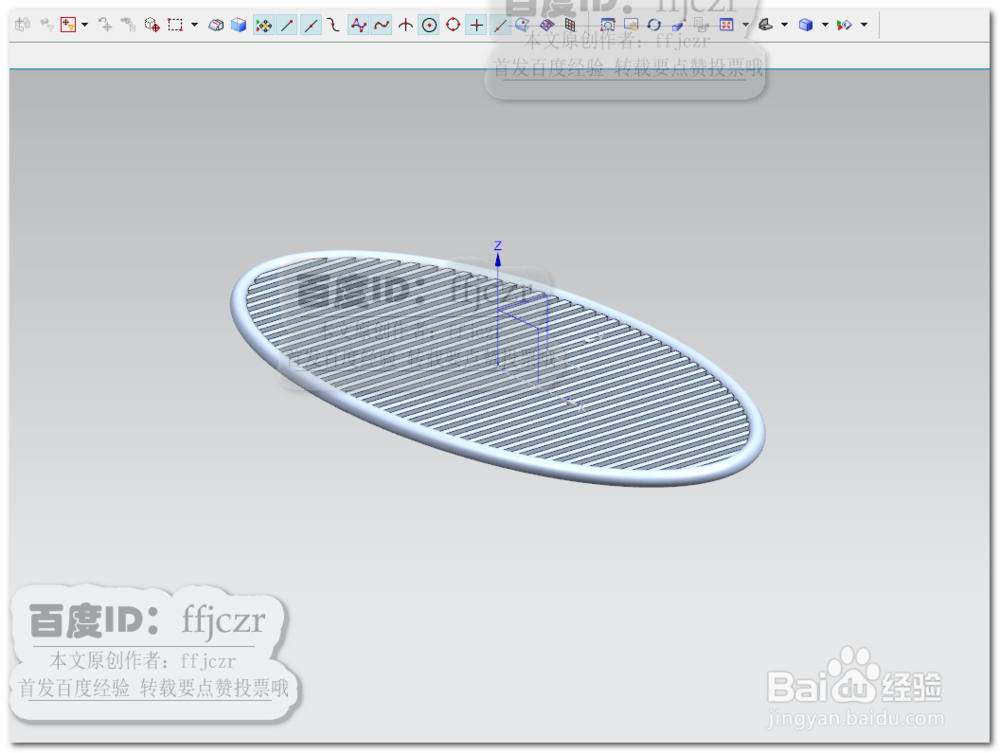

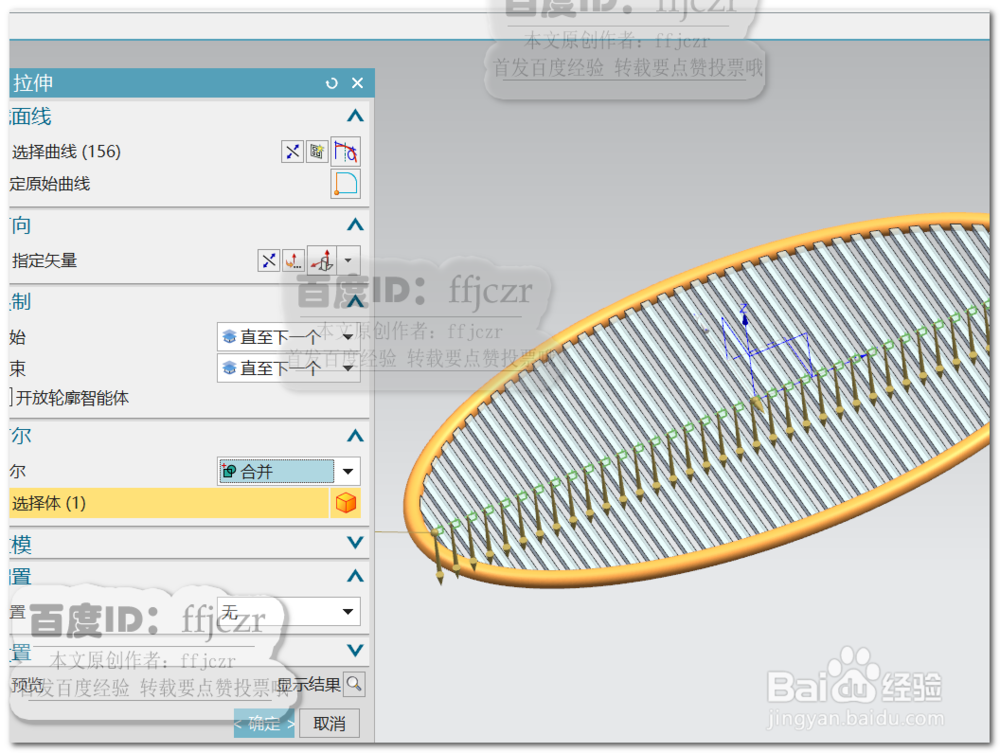

6、 回到拉伸命令对话框中，将开始值和结束值都更改为直至下一个，布尔为合并。 确定后即可得到椭形横网模型。
