Smart Battery Case拆解与评测

1、一、 SmartBatteryCase开箱包装盒是苹果风格的白色长方体，付款后工作人员会贴上一张印有谢谢的蓝色贴纸。

3、包装盒背面贴有UPC编码。

5、全家福：保护套、安装说明、说明书、保修说明。

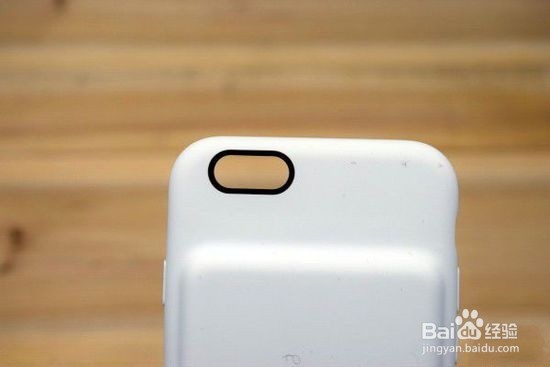

7、这个“驼背”造型鼓出来的正是电池所在的位置。

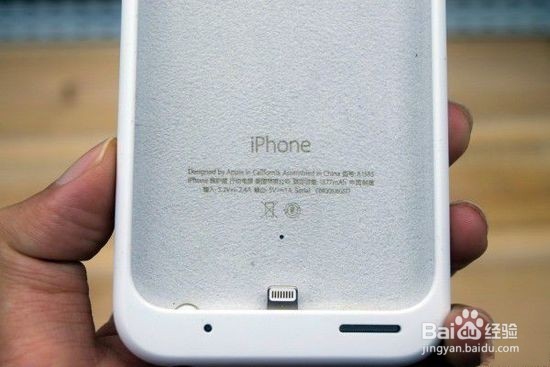

9、保护套内部有详细的参数标识，额定容量1877mAh，说明书上有说7.13Wh。左侧的麦克风和右侧的喇叭孔均有金属网防护，对防尘也有一定效果。

11、左侧有音量键按钮和为静音按钮预留的孔。

13、这个角度可以看到保护壳“下巴”通过90 的空腔把麦克风和扬声器转到前面，避免了厚实的保护套影响这两个元件的工作。

15、二、SmartBatteryCase测试保护套顶部比较柔软，可以掰弯方便插入手机。

16、手机插入保护套时，屏幕上会显示保护套和手机的电量。官方背夹电池与系统的深度结合是其他第三方产品不能比的。

18、护套实测称重100.7g。套上后实测231.5g，增加100g的重量，多提供近1倍的使用时间还是值得的。

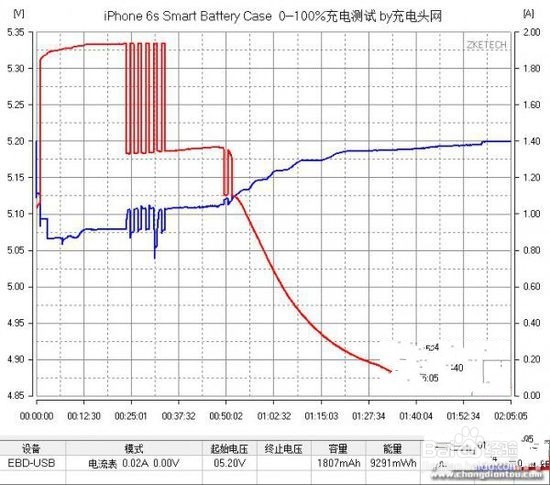

20、通过观察电流、电压的曲线情况我们可以发现，全程最大充电电流在1.9A左右，并未达到标称的2.4A，甚至不少时间段是处于1A左右的水平，可能是考虑到保护套紧贴手机必须控制发热量的缘故，输入性能比较保守。

22、SmartBatteryCase充电过程中使用FLIR热成像仪记录30分钟后工作温度，室温20 ，最高温度35.5 出现在保护套的“下巴”位置，这个温度控制得挺不错的，手摸没有发烫的感觉，毕竟还未超越人体体温。

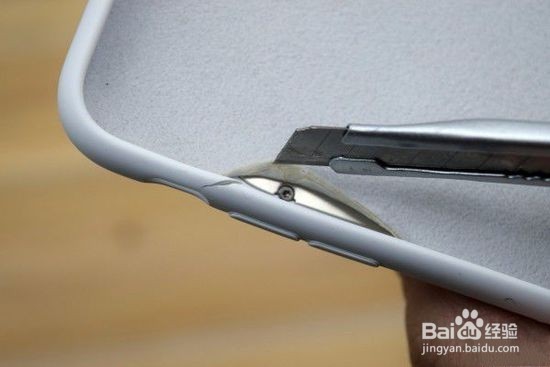

24、拆解前准备好小刀。

27、苹果原装的MFi lightning接口。保护电池的是一块铁片，内测还粘贴了一层减震、抗磨损绒布。整个铁片有做了冲压处理，提升了强度。

28、内部的电池做了黑化处理，型号为A1617，容量1877mAh，能量7.13Whr；充电限制电压4.3V；由顺达科技股份有限公司制造，产地中国。安规认证非常齐全，通过了台湾的BSMI认证，证书编号R45093；美国UL认证，编号E230128；韩国KCC认证，编号ZU10216-15001；日本PSE认证。

29、电池组采用的是连接排线和插拔座子的组合，拆装方便。内部装配除了螺丝，就是大量使用了双面胶，以至于电池被牢牢固定在了保护铁壳上，无法取下。外壳内测还有两组二维码，用于原厂追溯生产批次。两组编号分别为FPQ54030002GT36XR、FPR54551105GT3671。电池保护板特写，保护板上有正负极焊点、TIBQ27545电量计（最大那颗IC）、保护芯片等。

30、TIBQ27545使用已经获得专利的ImpedanceTrack算法来进行电量计量，并提供诸如剩余电量(mAh)，充电状态(%)，续航时间(分钟)，电池电压(mV)，和温度( C)等信息。它还提供对于内部短路或者电池端子断开的检测功能。
